Symbole und Erklärungen
Wichtige Warnhinweise und Informationen über mögliche Gefahren, Fehlfunktionen oder Schäden.
Wichtige Informationen für den ordnungsgemäßen Betrieb, die Konfiguration und die Installation des Geräts.
Wichtige Informationen für präventive Vorsichtsmaßnahmen.
1. Sicherheitshinweise
- Beachten Sie die Sicherheitshinweise und Installationsanweisungen im Handbuch sowie in den Installationsunterlagen.
- Stellen Sie sicher, dass die Installationsumgebung den vorgeschriebenen Richtlinien für den jeweiligen Einsatzbereich entspricht. Halten Sie Temperatur- und sonstige Grenzwerte jederzeit ein.
- Das Gerät darf ausschließlich innerhalb der in den technischen Daten spezifizierten Bereiche betrieben werden.
- Das Gerät darf nur für den beschriebenen Verwendungszweck eingesetzt werden.
- Bei Änderungen oder Erweiterungen am Gerät können Sicherheit, Funktion und Zulassung nicht mehr gewährleistet werden.
- Bei unsachgemäßer Installation kann das Gerät Fehlfunktionen aufweisen.
- Eine fehlerhafte Installation kann zu dauerhaften Schäden am Gerät führen.
- Bei unsachgemäßer Montage kann ein Verletzungsrisiko entstehen.
- Unsachgemäße Handhabung, beispielsweise durch starke mechanische Belastungen oder das Fallenlassen des Geräts, kann zu Beschädigungen und Funktionsstörungen führen.
3. Technische Zeichnung
.png?width=688&height=407&name=Untitled%20(37).png)
Die Vorderseite ist die Seite, auf der sich das Logo und die zentrale Öffnung für den Sensor befinden. Die Rückseite ist die Seite, auf der die Beschriftung (z. B. Firmenadresse) angebracht ist.
4. Generelle Funktionsweise des Apollon-Q PP
Der Apollon-Q PP ist ein Sensor zur Präsenzerfassung von Gegenständen und Gütern. Der Sensor kann z. B. zur Erfassung von Paketen oder Paletten in Regalen eingesetzt werden.

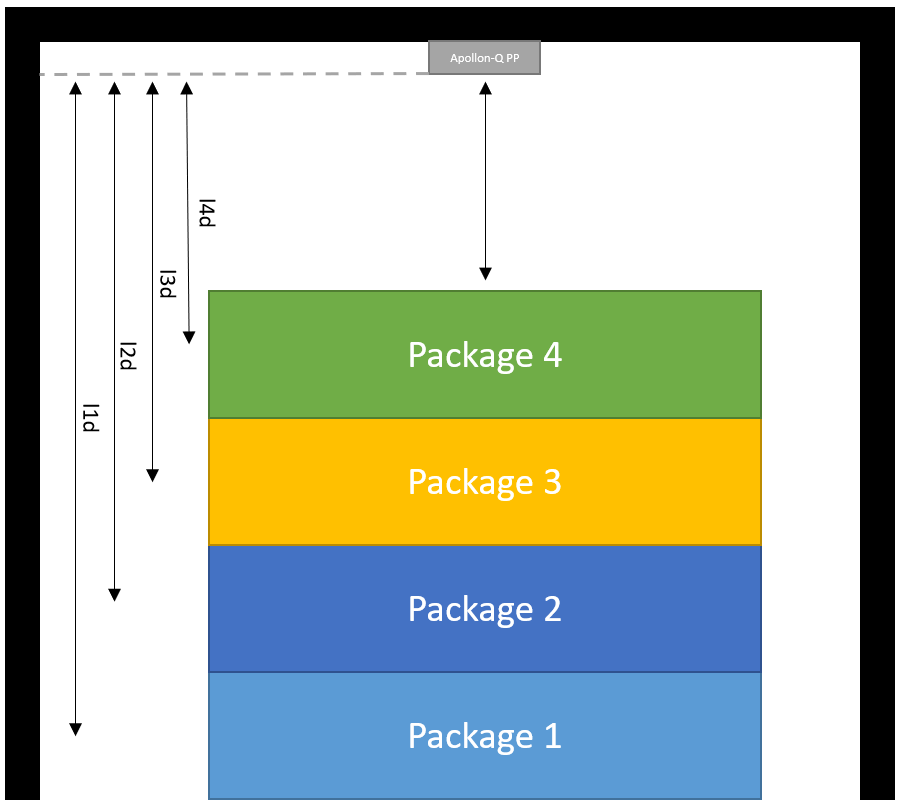

Im Beispiel wird ein Regal mit vier gestapelten Gegenständen verwendet.
Je nach eingestellter Messfrequenz, erfasst der Sensor die Anwesenheit der Pakete über eine optische Time-of-Flight Distanzmessung. Die Messfrequenz kann über den Parameter "Messperiode" (mper) eingestellt werden. Der Standardwert beträgt 5000ms.
Zur verlässlichen Detektion der Pakete sollten die Distanzen, wie in der Abbildung dargestellt immer, ungefähr auf die Hälfte der Höhe der Pakete eingestellt werden. l4d soll also die Distanz vom Sensor zu Package 4 plus die Hälfte der Höhe von Package 4 betragen. Ist die gemessene Distanz des Sensors kleiner als die eingestellte Distanz l4d, so hat der Sensor einen Gegenstand im Bereich des Levels 4 detektiert.
Befindet sich Package 4 im Regal, so gibt der Sensor in der Payload folgende Werte zurück:
...object_present: true,object_level: 4,object_distance: [Distanz zum Objekt],
...
Wird Package 4 dem Regal entnommen, so ertönt ein Piepton und der Sensor sendet aufgrund der Zustandsänderung eine Nachricht. Jetzt wird die Distanz gemessen und mit den eingestellten Levels verglichen. In diesem Fall ist die gemessene Distanz kleiner als die einstellte Distanz l3d und der Sensor hat einen Gegenstand auf Level 3 detektiert. Hier gibt der Sensor in der Payload folgende Daten zurück:
...object_present: true,object_level: 3,object_distance: [Distanz zum Objekt],
...
Dieses Verhalten lässt sich analog auf die Entnahme der Packages 1 bis 3 anwenden.
Wir eine Distanz außerhalb der definierten Grenzwerte gemessen, so übermittelt der Sensor bei Zustandsänderung von Level 1 auf keine Objekt detektiert und passt die Payload wie folgt an:
...object_present: false,object_level: 0,object_distance: [Distanz zum Objekt],
...
Dieser Zustand stellt sich dann ein, wenn eine Distanz größer als l1d detektiert wird. Liegt also kein Paket im Regal, so wird das mit object_present: false quittiert.
Der Sensor überträgt die Daten spätestens zur definierten Messperiode bei jeder Zustandsänderung. Zusätzlich kann ein Handshake konfiguriert werden.
Grundsätzlich können im Sensor bis zu 4 unterschiedliche Stufen (Levels) definiert werden. Die Werte lassen sich über NFC oder Downlinks konfigurieren:
| Name | Beschreibung | .json Schlüssel |
|---|---|---|
| Distanz Level 1 | Distanz um Level 1 Zustandsänderung auszulösen | l1d |
| Distanz Level 2 | Distanz um Level 2 Zustandsänderung auszulösen | l2d |
| Distanz Level 3 | Distanz um Level 3 Zustandsänderung auszulösen | l3d |
| Distanz Level 4 | Distanz um Level 4 Zustandsänderung auszulösen | l4d |
l1d stellt hier immer die größte Distanz, also die Distanz zum Objekt dar, was am weitesten vom Sensor entfernt ist.
l4d stellt hier immer die kleinste Distanz, also die Distanz zum Objekt dar, was am nähesten vom Sensor ist.
Es müssen nicht immer alle Distanzen definiert sein. Soll nur zwischen zwei Objekten unterschieden werden, so kann über den Parameter lvls die Anzahl der aktiven Stufen/Levels eingestellt werden. Aktiviert werden dann die Levels in aufsteigender Reihenfolge. Ist der Parameter lvls = 2, so kann die Distanz Level 1 (l1d) und die Distanz Level 2 (l2d) eingestellt werden.
Mit Hilfe des dyn Parameters lässt sich einstellen, ob der Sensor zwischen aktuellen Levels unterscheiden kann oder nicht. Ist dyn=1, so gibt der Sensor das aktuelle Level, Distanz und object_present zurück, falls dyn=0 gibt der Sensor nur object_present:true oder object_present:false zurück.
Betrachtet man den vorliegenden Fall, so kann die Anzahl der Levels lvls=2 gesetzt werden, um den Anwendungsfall zu erfüllen. In diesem Fall beträgt die maximale Füllmenge des Regals zwei Pakete.
5. Weitere Anwendungsfälle
Je nach Konfiguration des Sensors, können unterschiedliche Anwendungsfälle abgebildet werden. Als Beispiele wurden folgende Szenarien umgesetzt:
- Detektion und Anwesenheit von Fahrzeugen (Flurförderzeuge, PKWs, LKWs etc.)
- Detektion von geöffneten Türen oder Klappen
- Detektion von Paketen in Versandboxen
6. Empfohlenes Zubehör
| Typ | Empfohlenes Zubehör | Artikelnummer Sentinum | Hersteller |
|---|---|---|---|
| Schrauben (Wand) |
DIN912 Zylinderkopfschrauben oder Holzschrauben mit Dübel
entsprechend dem Wandmaterial.
Zulässige Größen:
|
- | - |
| Magnet | Neodym-Magnet mit M4-Innengewinde | - | - |
| Kleber | Montagekleber | - | - |
| Klebesticker | Doppelseitiges Klebeband | - | - |
7. Montagezubehör
| Art.-Nummer | Empfohlenes Zubehör |
|---|---|
| Z-APOQ-MAG-NEO | Magnet-Set APOQ Neodym |
| Z-APOQ-MAG-FER | Magnet-Set APOQ Ferrit |
| Z-APOQ-RWM-BN | Rückwandmontage-Set mit Blindnieten |
| Z-APOQ-RWM-NM | Rückwandbefestigungsset mit Nietmuttern M4 |
| Z-APOQ-VWM-BN | Vorderwandbefestigungsset mit Blindnieten |
| Z-APOQ-VWM-NM | Vorderwandmontageset mit Nietmuttern M4 |
| Z-APOQ-AP | Abstandsplatte PA |
| Z-APOQ-KLEBER | Montage-Klebstoffe |
| Z-APOQ-SCHRAUBEN | Maschinenschrauben DIN912 mit Muttern M4 |
| Z-APOQ-SPX | Holzschrauben |
| Z-APOQ-DKLB | Doppelseitiges Klebeband |
8. Montage und Vorbereitung
Wenn der Sensor nach der Installation leicht zugänglich ist, montieren Sie den Sensor zuerst und aktivieren Sie ihn erst nach der Montage.
Wenn der Sensor nach der Installation nicht mehr zugänglich ist, aktivieren Sie den Sensor zuerst und montieren Sie ihn erst anschließend.
Stellen Sie vor dieser Art der Montage sicher, dass die Montagefläche eben ist. Unebene Oberflächen können zu Spannungen im Gehäuse und dadurch zu Beschädigungen führen.
Beachten Sie das vorgegebene Anzugsdrehmoment der Schrauben.
- Wenn Sie ein Gerät mit externer Antenne bestellt haben, erkennbar am goldfarbenen RP-SMA-Anschluss, montieren Sie zuerst die im Lieferumfang enthaltene Antenne.
-
Der Sensor sollte mit seiner langen Seite an einem Behälter
montiert werden. Die lange Seite des Sensors und die lange Seite
des Behälters sollten dabei parallel verlaufen.
.png?width=476&height=586&name=Untitled%20(38).png)
Abbildung 5. Empfohlene Ausrichtung des Sensors am Behälter -
Achten Sie darauf, dass der Sensor ein möglichst freies Sichtfeld
besitzt. Der Erfassungsbereich kann durch einen Öffnungswinkel
von etwa 40° beschrieben werden.
.png?width=688&height=336&name=Montage_Container_2021-Jun-04_07-45-16AM-000_CustomizedView9062892456%20(1).png)
Abbildung 6. Sichtfeld und Erfassungsbereich des Sensors -
Abstandsplatte: Die Distanzplatte kann für die Vorderwand- oder
Rückwandmontage verwendet werden. Sie stellt den erforderlichen
Mindestabstand zwischen Sensor und Behälter sicher und verhindert
eine Beeinträchtigung der Antennenleistung.
.png?width=688&height=562&name=Untitled%20(39).png)
Abbildung 7. Verwendung der Abstandsplatte bei der Montage
Externe Antenne: Die Antenne sollte möglichst senkrecht montiert werden. Sofern die Anwendung dies zulässt, sollte die Antennenspitze nach oben zeigen.
Halten Sie einen Mindestabstand von 2 cm zu Metalloberflächen ein und vermeiden Sie eine Abschirmung durch umliegende Metallteile.
Geräte mit interner Antenne sollten möglichst mit der langen Gehäuseseite senkrecht montiert werden, um die maximale Funkleistung zu erreichen.
Geräte mit externer Antenne dürfen niemals ohne angeschlossene Antenne betrieben werden. Dies kann zu dauerhaften Schäden an der Funkhardware führen.
9. Allgemeine Installationsanweisungen
.png?width=306&height=230&name=Untitled%20(40).png)
Der Sensor misst den Abstand zum Objekt mit maximaler Genauigkeit, wenn er parallel zur Zielfläche ausgerichtet ist.
Bei stückigen oder schüttfähigen Materialien sollte der Sensor möglichst parallel zum Behälterboden montiert werden.
Idealerweise trifft der Sensorstrahl das Messobjekt in einem Winkel von 90°.
.png?width=306&height=283&name=Untitled%20(41).png)
Wird der Sensor nicht parallel zum Messobjekt montiert, kann die Messqualität beeinträchtigt werden.
Ist der Sensor nicht waagerecht ausgerichtet, muss die prozentuale Berechnung des Füllstands entsprechend angepasst werden.
10. Rückwandmontage mit Schrauben
.png?width=306&height=187&name=Untitled%20(42).png)
Diese Befestigungsart wird üblicherweise verwendet, um den Sensor innerhalb eines Behälters zu montieren.
Setzen Sie die vorgesehenen Schrauben in die dafür vorgesehenen Befestigungsbohrungen ein. Alternativ können auch geeignete Holz- oder Kunststoffschrauben verwendet werden, sofern der Sensor auf entsprechenden Materialien montiert wird.
Verwenden Sie hierfür die mitgelieferte Zweipunkthalterung.
.png?width=306&height=260&name=Untitled%20(43).png)
.png?width=306&height=261&name=Untitled%20(44).png)
Wird der Sensor nicht parallel zum Messobjekt montiert, kann die Messqualität beeinträchtigt werden.
Bei einer nicht horizontalen Ausrichtung ist darauf zu achten, dass die prozentuale Berechnung des Füllstandes entsprechend angepasst wird.
11. Vorderwandbefestigung mit Schrauben
Diese Montageart entspricht grundsätzlich der Rückwandmontage mit Schrauben.
Verwenden Sie bei dieser Montageart stets die Abstandsplatte, um den erforderlichen Abstand zwischen Antenne und Wand sicherzustellen. Andernfalls kann die Funkleistung des Sensors beeinträchtigt werden.
12. Rückwandmontage mit Magneten
Die unten abgebildeten Magnete sind Neodym-Magnete. Andere Ausführungen können abweichen.
.png?width=306&height=273&name=Untitled%20(45).png)
Setzen Sie die entsprechenden Magnete in die vorgesehenen Löcher ein. Die hier gezeigten Magnete sind Neodym-Magnete. Sie können diesen Schritt alternativ für Ferrit-Magnete auf die gleiche Weise durchführen.
.png?width=306&height=218&name=Untitled%20(46).png)
Setzen Sie die im Set enthaltenen Schrauben in die Löcher auf der gegenüberliegenden Seite ein und ziehen Sie die Magnete fest.
NEODYM-Magnete bieten zwar eine höhere Kraft pro Fläche, sind aber nur bedingt für den Außeneinsatz geeignet. Bitte lassen Sie sich bei Bedarf von uns beraten.
Optional: Ziehen Sie die Anti-Rutsch-Abdeckungen über die Magnete.
Die Antirutschabdeckung verhindert, dass der Magnet verrutscht, wenn das Objekt vibriert oder seine Position verändert.
13. Vorderwandmontage mit Magneten
Bitte befolgen Sie die Anweisungen unter „Rückwandmontage mit Magneten", um die Magnete und Schrauben in entgegengesetzter Richtung zu montieren.
Die Magnete werden in die Löcher auf der Vorderseite des Gehäuses (Logoseite) eingesetzt, die Schrauben werden von hinten eingesetzt.
14. Lieferumfang für die Montage mit Blindnieten oder Blindnietmuttern
14.1 Einnietmuttern
Eine Blindnietmutter ist ein Befestigungselement zur Erzeugung eines belastbaren Gewindes in dünnen Materialien wie Blech, Kunststoff oder Holz.
Sie besteht aus einer Hülse mit Innengewinde und einem verformbaren Nietkörper. Beim Setzen mit einer Blindnietzange wird die Hülse auf der Rückseite gestaucht, wodurch eine feste Gewindeverbindung entsteht.
Blindnietmuttern werden insbesondere dann eingesetzt, wenn die Rückseite eines Bauteils nicht zugänglich ist. Für die Montage wird eine geeignete Blindnietzange benötigt.
.png?width=688&height=506&name=Untitled%20(48).png)
.png?width=688&height=537&name=Untitled%20(47).png)
.png?width=688&height=243&name=Untitled%20(50).png)
.png?width=688&height=394&name=Untitled%20(51).png)
.png?width=688&height=478&name=Untitled%20(49).png)
15. Allgemeine Informationen zur Vorwandmontage mit Blindnietmuttern
Schritt 1: Material und Werkzeug vorbereiten
Stellen Sie sicher, dass Sie alle notwendigen Materialien und Werkzeuge zur Hand haben. Sie benötigen eine Blindnietmutter, eine Einnietzange, eine Bohrmaschine, einen Bohrer, ein Messgerät und einen Schraubenschlüssel oder eine Zange.
Schritt 2: Bohren Sie das Loch
Bohren Sie ein Loch in das Material, in das die Blindnietmutter eingesetzt werden soll. Der Durchmesser des Lochs sollte 0,1 mm größer sein als der Außendurchmesser der Blindnietmutter.
Schritt 3: Einsetzen der Blindnietmutter
Setzen Sie die Blindnietmutter in die Bohrung ein, indem Sie sie durch die Bohrung schieben.
Schritt 4: Befestigen der Blindnietmutter
Setzen Sie die Einnietzange auf die Blindnietmutter und ziehen Sie die Zange an, um die Blindnietmutter zu fixieren.
Schritt 5: Verwendung der Einnietzange
Verwenden Sie die Nietzange, um die Blindnietmutter in das Material zu setzen. Ziehen Sie die Zange an, bis die Blindnietmutter vollständig eingebettet ist und eine feste Verbindung bildet.
Schritt 6: Inspektion
Überprüfen Sie die Blindnietmutter, um sicherzustellen, dass sie ordnungsgemäß installiert wurde und eine feste Verbindung bildet. Ziehen Sie sie ggf. mit einem Schraubenschlüssel oder einer Zange an, um sicherzustellen, dass sie sicher befestigt ist.
.png?width=592&height=465&name=Untitled%20(53).png)
16. Vorderwandmontage mit Blindnietmuttern
Verwenden Sie bei dieser Art der Installation immer die Abstandsplatte, um den erforderlichen Abstand zwischen Antenne und Wand sicherzustellen.
Die Vorderwandmontage wird verwendet, wenn Sie die Vorderseite des Apollon-Q-Sensors an der Wand des Objekts befestigen wollen, an dem der Sensor angebracht werden soll. Die Vorderseite ist die Seite mit der Öffnung in der Mitte, auf der auch das Logo sichtbar ist.
Diese Montageart ist die bevorzugte Option, da sie einen einfachen Batterie- oder SIM-Kartenwechsel durch einfaches Lösen der Schrauben ermöglicht (im Gegensatz zur Vorderwandmontage mit Blindnieten).
Aktivieren Sie den Sensor vor Beginn der Installation.
Schritt 1: Bohren Sie je nach Sensortyp (nur Radar und ToF) die entsprechenden Löcher in die Wand, an denen Sie den Sensor befestigen möchten. Verwenden Sie dazu die Bohrschablone. Die Löcher für die Blindnietmuttern sollten einen Durchmesser von 6,1 mm haben.
-1.png?width=688&height=396&name=Untitled%20(55)-1.png)
Schritt 2: Befestigen Sie nun die Blindnietmuttern mit einem geeigneten Werkzeug. Verwenden Sie die Distanzplatte und setzen Sie die Schrauben, wie in der Abbildung beschrieben, in die Laschen ein. Ziehen Sie die Schrauben mit einem maximalen Drehmoment von 2 Nm an. Wenn im Betrieb mit ständigen Vibrationen zu rechnen ist, empfehlen wir die Verwendung von Schraubensicherung.
-1.png?width=688&height=532&name=Untitled%20(57)-1.png)
.png?width=688&height=515&name=Untitled%20(58).png)
Ansicht der Behälterwand von unten mit dem von oben montierten Sensor (Vorderwandmontage). Linke Bohrung für den optischen Sensor, rechte Bohrung für den Radarsensor.
.png?width=688&height=425&name=Untitled%20(59).png)
.png?width=688&height=396&name=Untitled%20(60).png)
Schritt 3: Jetzt wird der Sensor montiert.
.png?width=688&height=480&name=Untitled%20(61).png)
.png?width=688&height=294&name=Untitled%20(62).png)
17. Rückwandmontage mit Blindnietmuttern
Die Rückwandmontage funktioniert analog zur Frontplattenmontage mit Blindnietmuttern. In diesem Fall liegt die Rückseite des Sensors an der Wand an.
Für diese Montageart werden M4x30 Schrauben verwendet. Die Montage erfolgt ohne Abstandsplatte.
18. Allgemeine Informationen zur Blindnietmontage
Schritt 1: Material und Werkzeug vorbereiten Stellen Sie sicher, dass Sie alle notwendigen Materialien und Werkzeuge zur Hand haben. Sie benötigen einen Blindniet, eine Nietpistole und ggf. eine Bohrmaschine und einen Bohrer.
Schritt 2: Bohren Sie ein Loch (optional) Wenn kein Loch vorhanden ist, bohren Sie ein Loch in das Material, in dem die Blindniete angebracht werden soll. Der Durchmesser des Lochs sollte 0,1 mm größer sein als der Durchmesser der Blindniete.
Schritt 3: Einsetzen der Blindniete Setzen Sie die Blindniete in die Nietpistole ein und schieben Sie sie durch das Loch im Material.
Schritt 4: Nietpistole verwenden Setzen Sie die Nietpistole auf den Kopf des Blindniets und ziehen Sie die Pistole an, um den Niet zu spannen.
Schritt 5: Setzen der Niete Verwenden Sie die Nietpistole, um die Blindniete zu setzen. Ziehen Sie die Pistole an, bis der Niet vollständig eingebettet ist und eine sichere Verbindung bildet.
Schritt 6: Überprüfung Überprüfen Sie den Blindniet, um sicherzustellen, dass er korrekt gesetzt wurde und eine sichere Verbindung bildet. Ziehen Sie sie gegebenenfalls mit einem Schraubenschlüssel oder einer Zange weiter an, um sicherzustellen, dass sie sicher befestigt ist.
19. Rückwandmontage mit Blindnieten
Die Rückwandmontage funktioniert analog zur Frontplattenmontage mit Blindnietmuttern. In diesem Fall liegt die Rückseite des Sensors an der Wand an.
Für diese Montageart werden 4x40 Blindnieten verwendet. Die Montage erfolgt ohne Abstandsplatte.
Der Klemmbereich beträgt 3 mm bis 6 mm.
Die Bohrungen für die Blindnieten haben einen Durchmesser von 4,1 mm.
Schritt 1: Je nach Sensortyp (nur Radar und ToF) bohren Sie die entsprechenden Löcher in die Wand, an der Sie den Sensor montieren wollen. Verwenden Sie dazu die Bohrschablone. Die Löcher für die Blindnieten sollten einen Durchmesser von 4,1 mm haben.
Schritt 2: Stecken Sie die Nieten durch die vorgesehenen Laschen. Verwenden Sie dazu die mitgelieferten Abstandshalter (die längere Version). Führen Sie die Blindniete zuerst durch die Abstandshalter und dann durch die Laschen am Sensor. Vernieten Sie nun die Blindnieten mit einem geeigneten Werkzeug.
.png?width=688&height=524&name=Untitled%20(63).png)
.png?width=688&height=499&name=Untitled%20(64).png)
.png?width=688&height=400&name=Untitled%20(65).png)
Schritt 3: Der Sensor ist nun montiert.
.png?width=688&height=380&name=Untitled%20(66).png)
20. Vorderwandmontage mit Blindnieten
Verwenden Sie bei dieser Art der Montage immer die Abstandsplatte, um den Abstand der Antenne zur Wand zu gewährleisten.
Die Vorderwandmontage wird verwendet, wenn Sie die Vorderseite des Apollon-Q-Sensors an der Wand des Objekts montieren möchten, in dem der Sensor installiert werden soll. Die Vorderseite oder Frontseite ist die Seite mit der Öffnung in der Mitte, auf der auch das Logo sichtbar ist.
Aktivieren Sie den Sensor, bevor Sie mit der Installation beginnen.
Für diese Art der Installation werden 4x40 Blindnieten verwendet. Die Montage erfolgt mit einer Distanzplatte.
Der Klemmbereich beträgt 3 mm bis 6 mm.
Die Löcher für die Blindnieten haben einen Durchmesser von 4,1 mm.
Schritt 1: Bohren Sie je nach Sensortyp (nur Radar und ToF) die entsprechenden Löcher in die Wand, in die Sie den Sensor einbauen möchten. Verwenden Sie dazu die Bohrschablone. Die Löcher für die Blindnieten sollten einen Durchmesser von 4,1 mm haben.
.png?width=688&height=592&name=Untitled%20(67).png)
Schritt 2: Stecken Sie die Blindnieten durch die vorgesehenen Laschen. Verwenden Sie dazu die mitgelieferten Abstandshalter (die kürzeren).
Stecken Sie die Blindniete zuerst durch die Abstandshalter, anschließend durch die Laschen am Sensor und zuletzt durch die Abstandsplatte.
Vernieten Sie anschließend die Blindnieten mit einem geeigneten Werkzeug.
.png?width=688&height=519&name=Untitled%20(68).png)
-png.png?width=688&height=377&name=Untitled%20(69)-png.png)
.png?width=688&height=253&name=Untitled%20(70).png)
Schritt 3: Jetzt wird der Sensor montiert.
.png?width=688&height=351&name=Untitled%20(71).png)
21. Hall-Switch Magnetschalter Montageanleitung
Auf dem Sensor befinden sich zwei Hallsensoren (Magnetfeldschalter). Die folgende Grafik zeigt die Lage der Hallsensoren und die empfohlene Platzierung der Magnete.
.png?width=506&height=351&name=Untitled%20(72).png)
- Beide Magnetfeldschalter sind aktiv. Es können entweder einer oder beide Sensoren verwendet werden.
- Als Magnete werden große Neodym-Magnete empfohlen. Diese sollten so nah wie möglich am Sensor angebracht werden. Ein empfohlener Abstand zwischen dem Magneten und dem Sensor kann aufgrund der variablen Größe des Magneten nicht universell angegeben werden. Es wird ein maximaler Abstand von 1 cm zwischen Magnet und Gehäuse empfohlen.
- Zum Vergleich: Mit einem Neodym-Scheibenmagneten mit d = 20 mm und h = 5 mm werden zuverlässige Werte bei Abständen unter 1 cm erreicht.
- Die Magnetfeldschalter können in drei verschiedenen Modi betrieben werden:
- Behälter ist geschlossen, wenn der Magnet angelegt ist.
- Der Behälter ist offen, wenn der Magnet angelegt wird.
- Der Sensor zählt eine Öffnung, wenn der Magnet zweimal durchläuft.
22. NFC-Inbetriebnahme und Ortung des NFC-Tags Die Aktivierung erfolgt über eine NFC-App.
-
Die Aktivierung erfolgt über eine NFC-App. Hierfür wird ein
Smartphone benötigt. Die App kann in den jeweiligen App-Stores
heruntergeladen werden. Suchen Sie einfach nach
"Sentinum LinQs" und laden Sie die LinQs-App herunter.
.png?width=688&height=331&name=Untitled%20(29).png)
Abbildung 40. Download der Sentinum LinQs App -
Legen Sie zuerst das Etikett auf den Sensor und dann das
Lesegerät auf Ihr Gerät. Die Position des NFC-Tags finden Sie
in den folgenden Abbildungen.
.png?width=688&height=386&name=Untitled%20(74).png)
Abbildung 41. Position des NFC-Tags auf dem Sensor -
Öffnen Sie die App und aktivieren Sie den Sensor. Um den Sensor
in den Grundeinstellungen zu starten, klicken Sie im Startmenü
der App auf die Schaltfläche „Sensor aktivieren". Legen Sie nun
Ihr Gerät auf die NFC-Markierung des Sensors.
.png?width=688&height=275&name=Untitled%20(26).png)
Abbildung 42. Aktivierung des Sensors über die LinQs App - Wenn der Sensor aktiviert ist, wird „Sensor aktualisiert!" angezeigt. Danach können Sie mit der Aktivierung der anderen Sensoren fortfahren.
23. Austausch der Batterie
-
Öffnen Sie das Gehäuse mit einem speziellen Torx-Schraubendreher.
Entfernen Sie vorsichtig den Deckel und vergewissern Sie sich,
dass die Dichtung nicht beschädigt ist.
.png?width=688&height=507&name=Untitled%20(75).png)
Abbildung 43. Öffnen des Gehäuses zum Batteriewechsel -
Entfernen Sie nun vorsichtig die Zellen aus dem vorgesehenen
Halter und setzen Sie die neuen Zellen ein. Um die in den
Datenblättern angegebenen Laufzeiten und Leistungen zu
erreichen, sind die folgenden Primärzellen zulässig:
a. Für LoRaWAN® und mioty® Sensoren
- Energizer® Ultimate Lithium-Batterien - AA
- VARTA ULTRA LITHIUM Mignon AA
b. Für zellulare Sensoren (NB-IoT und LTE-CAT-M1)
- VARTA-CR-AH-R
Jeder Sensor benötigt 2 Zellen..png?width=688&height=524&name=Untitled%20(76).png)
Abbildung 44. Austausch der Batteriezellen - Wenn der Austausch abgeschlossen ist, entsorgen Sie bitte die alten Zellen ordnungsgemäß. Dann schrauben Sie das Gehäuse zu. Vergewissern Sie sich, dass die ursprüngliche Position der Dichtung nicht verändert wurde.
Wenn andere als die empfohlenen Zellen verwendet werden, können Leistung und Produktsicherheit beeinträchtigt werden.
