Inhalt

Payload Beschreibung
Struktur des Modulschlüssels
Uplink Beispiel
Apollon Q PP Payload Beschreibung
Beispiele Dekodierung (Febris)

1. Payload Beschreibung

In diesem Kapitel wird die Struktur der Telemetriedaten beschrieben. Die Anzahl der Bytes in der Payload hängt von der Konfiguration des Sensors ab. Der Aufbau der Daten hängt davon ab, welche Sensoren in Ihrem Produkt vorhanden sind.

Im Prinzip hat jede Version einen Header. Dieser hat Informationen über die Version und den Status des Sensors und enthält außerdem einen Master‑Messwert. Dieser Messwert kann einfach als der aktuelle Messwert angenommen werden.

Nach dem Header folgt ein zusätzlicher Payload‑Teil, der weitere Informationen enthält, wie z. B. spezielle Parameter für das Messprinzip oder Einstellungen zur Positions‑ und Öffnungserkennung. Nicht jeder Sensor hat einen zusätzlichen Payload‑Teil.

Begriffe	Beschreibung
Byte No.	Byte Nummer beginnend bei 1
Alias	Verständlicher Name der Variablen
Beschreibung	Beschreibung der Variablen
Bezeichnung	Bezeichnung im Dataconverter
Einheit	Einheit der Variablen
Datahub .json Schlüssel	Schlüssel im .json bei Nutzung des Datahubs

2. Struktur des Modulschlüssels

Byte 1		Byte 2
Bit 7 – 4	Bit 3 – 0	Bit 7 – 4	Bit 3 – 0
Basis‑ID‑Modul z. B. Sentiface, Senticom, Sentivisor	Major Version (SW/HW Version)	Minor Version (SW/HW Version)	Produkt Version (Sensoren, z. B. TH, THL, ACC, …)

Der Modulschlüssel des Sentiface‑Moduls kann aus den ersten 2 Bytes jedes Uplinks entnommen werden. Der Modulschlüssel wird für den Downlink benötigt.

3. Uplink Beispiel (nicht für Apollon Q PP anwendbar)

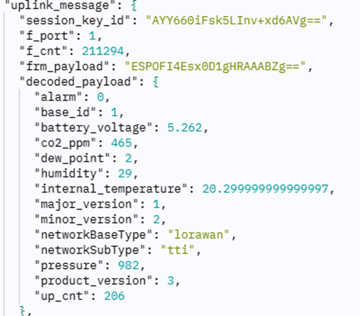

Payload Decoder Beispiel – Modulschlüssel Struktur — Abbildung 1: Beispielhafte Darstellung des Payload Decoders und der Modulschlüssel‑Struktur

Gegeben ist das folgende Payload Beispiel für den Helios Drucksensor:

11 11 FE 1A D5 95 06 03 00 23 BE

Bytes	1	2	3	4	5	6	7	8	9	10	11
HEX	`11`	`11`	`FE`	`1A`	`D5`	`95`	`06`	`03`	`00`	`23`	`BE`
Beschreibung	Modul‑schlüssel	Modul‑schlüssel	Uplink Counter	Battery Voltage	Battery Voltage	Temperatur	Alarm Flag	Alarm Flag	Mess Status	Druck mbar	Druck mbar

4. Apollon Q PP Payload Beschreibung

Byte Nummer	Alias Name	Beschreibung	Einheit	Bezeichnung im Payload Decoder	Modul‑schlüssel	Datahub .json Schlüssel
1 - 2	Modulschlüssel	Byte 1 • 4 Bit MSB: Modulcode. Bei Mioty ausschließlich Sentiface Telemetrie‑Modul, d. h. stets `0x1`. • 4 Bit LSB: Major Version. FW der gleichen Major‑Version aber größerer Minor‑Version bleiben mit älteren Dekodern kompatibel. Die Anzahl der Bytes kann sich aber ändern! Byte 2 • 4 Bit MSB: Minor Version. Neue SW‑Versionen fügen ggf. inkrementell neue Telemetrie an das Datenpaket an. • 4 Bit LSB: Sub / Product Version. Bei Helios kodieren diese Bits die konkrete Konfiguration angeschlossener Sensorik.		`module_key`	`XXX1`	`module_key`
3	Uplink Zähler	Protokoll unabhängiger Uplinkcounter, der maximal bis 255 reicht. Danach beginnt der Counter wieder bei 0.		`uplink_counter`	`XXX1`	`uplink_counter`
4 - 5	Batterie Spannung	Aktuelle Spannung der Batterie in Millivolt battery_voltage: (dataBytes[3] << 8 \| dataBytes[4]) / 1000.0	mV	`battery_voltage`	`XXX1`	`battery_voltage`
6	Interne Temperatur	Interne Temperatur des Sensors + 128 internal_temperature: dataBytes[5] - 128	°C	`internal_temperature`	`XXX1`	`internal_temperature`
7	Alarm Variable	Variable, die anzeigt, ob Error Codes und Werte übertragen werden. Ein Fehler tritt auf bei Werten > 16. 255: Interner Hardwarefehler ToF Für alle Werte < 16 sind Levels, die gemessen wurden.		`alarm`	`XXX1`	`alarm`
8	Objekt Status / Status ToF Sensor	Status des Sensors bezogen auf den letzten Messwert • `0`: Valid range • `2 / 4`: Out of bounds • `5`: Hardware fail • `7`: Wrapped target • `8`: Algorithm fail • `14`: Invalid range • `99`: More than one valid target detected		`object_status`	`XXX1`	`object_status`
9 - 10	Distanz	Distanz zum aktuellen Objekt in Millimeter	mm	`object_distance`	`XXX1`	`object_distance`
11 - 12	Objekt Sigma	Mindestvarianz und Standardabweichung, mit der ein Ziel als Ziel wahrgenommen wird. Wenn Sigma zu klein ist, steigt die Wahrscheinlichkeit für Fehldetektionen.		`object_sigma`	`XXX1`	`object_sigma`
13 - 14	Objekt Signal	Mindestanzahl von Photonen, Mindestreflektivität, die vom Ziel zurückkommen muss, um als Ziel erkannt zu werden		`object_signal`	`XXX1`	`object_signal`
15 - 16	Objekt Ambient	Ambient Light des Ziels, nicht qualitativ		`object_ambient`	`XXX1`	`object_ambient`

5. Beispiele Dekodierung (Febris)

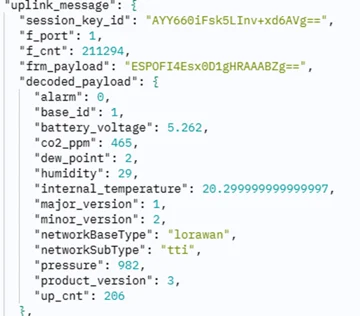

Payload: 11 11 CE 14 8E 07 EE 1D 00 02 03 D6 01 D1 00

Apollon-Q PP Payload Beschreibung

Sie suchen eine Payload Beschreibung für den Apollon-Q-PP

1. Payload Beschreibung

2. Struktur des Modulschlüssels

3. Uplink Beispiel (nicht für Apollon Q PP anwendbar)

4. Apollon Q PP Payload Beschreibung

5. Beispiele Dekodierung (Febris)

Bytes	12	13	14	15
HEX	`D6`	`01`	`D1`	`00`
Beschreibung	Luftdruck	CO2	CO2	Alarm
