1. Überblick
Die Apollon-Q Serie bietet drahtlose IoT Füllstandsensoren mit hochwertigen Ergebnissen dank eines einzigartigen optischen und Radar-Messprinzips. Sie messen Füllstände bis zu 2,50 Metern für Stück-, Flüssig- oder Schüttgut und sind vielseitig einsetzbar für verschiedene Anwendungen, einschließlich Behälter, Schächte, Kanäle und kleine Behälter wie Papierkörbe. Mit optimierter Reichweite, kurzen Mess- und Sendeintervallen und Unterstützung für MIOTY®, NB-IoT, LoRaWAN® und LTE-CAT-M1 bieten sie erweiterte Funktionalitäten.
2. Versionen
| Präfix | Code Produktserie | Kommunikation | Sensorik | zusätz. Sensorik | Beispiel |
|---|---|---|---|---|---|
| S | (i)APOQ | LOEU, MIOTY, NB, NBM1 | PP‑T1 | ACC | S‑APOQ‑LOEU‑PP‑T1‑ACC |
3. Lebensdauer Abschätzung
| Sendungen pro Tag | 6 | 4 | 2 |
|---|---|---|---|
| LoRaWAN® SF12 energizer ultimate lithium | 5 | 5 | 5 |
| LoRaWAN® SF7 energizer ultimate lithium | 4,5 | 4,5 | 5 |
| Mioty® energizer ultimate lithium | 4,5 | 5 | 5 |
| NB‑IoT best case (60 μWh/transmission) | 4 | 4 | 4 |
| NB‑IoT avg case (250 μWh/transmission) | 3,5 | 4 | 4 |
| NB‑IoT worse case (1000 μWh/transmission) | 2 | 2,5 | 2,5 |
4. Allgemeine Eigenschaften
| Merkmal | Wert | Einheit |
|---|---|---|
| Dimensionen (L × B × H) | 109 × 53 × 33 | mm |
| Gewicht | 160 | g |
| Betriebstemperatur | -30 bis 75 (bis 85 °C oder 125 °C nach Rücksprache vor Bestellung möglich, abhängig vom Batterietyp) | °C |
| Lagertemperatur (empfohlen) | 15 bis 25 | °C |
| Rel. Luftfeuchtigkeit im Betrieb | 5 bis 99 | % |
| IP‑Rating | IP69k | |
| Sensorik Distanz | ToF (optisch) und/oder Radar | |
| Ampelfunktion | – | |
| Alarmfunktion akustisch | – | |
| Provisioning | NFC | |
| Material | Glasfaserverstärktes Polybutylenterephthalat (PBT‑GB‑20) | |
| NFC‑Antenne | Integriert | |
| RF‑Antenne | Integriert | |
| Accelerometer | Optional für Klappenöffnungen und Vandalismuserkennung | |
| Batterien | Wechselbar | |
| Primärzellentyp |
LoRaWAN und Mioty: 2 × 1,5 V (empfohlen: Energizer Ultimate Lithium) oder LiSOCl₂ nach Rücksprache (LS14500, Saft) NB‑IoT / LTE‑M: 2 × 3 V (empfohlen: LiMnO₂ Varta CR AH‑R) |
5. Konnektivität und RF Spezifikation
| Merkmal | Wert | Einheit |
|---|---|---|
| RF Standards | ||
| Frequenz LoRaWAN® / mioty® EU | 868 | MHz |
| Frequenz cellular | Band 8, 20 (900 MHz, 800 MHz) | MHz |
| Sendeleistung LoRaWAN® / Mioty® EU | 14 | dBm |
| Sendeleistung NB‑IoT | 23 | dBm |
| LoRa® MAC‑Layer Version | 1.0.2 |
6. Sensorspezifikation ToF (optisch)
| Merkmal | Wert | Einheit |
|---|---|---|
| Messfeld | bis zu 16 × 16 Punkte | |
| Öffnungswinkel | Standard 27° – Öffnungswinkel anpassbar | ° |
| Wellenlänge | 940 | nm |
| Messfrequenz | bis zu 50 | Hz |
| Reichweite | 2,50 Meter Standard (bis 3,50 m möglich) | m |
| Laser Klasse | Klasse 1 | |
| Minimale Reichweite | Standard 5 cm (bis 2 cm mit geringerer Genauigkeit möglich) | cm |
| Wiederholgenauigkeit | 2 | mm |
| Linse Eigenschaften | Hydrophob und staubabweisend |
7. Sensorspezifikation Radar
| Merkmal | Wert | Einheit |
|---|---|---|
| Art | Pulse Radar (CPR) | |
| Öffnungswinkel | ca. 25° Ebene 1, ca. 15° Ebene 2 | ° |
| Frequenz | 60,5 | GHz |
| Reichweite | 2,50 Meter standard (bis 3,50 m möglich) | m |
| Absolute Genauigkeit | nm | nm |
| Relative Genauigkeit | μm | μm |
8. Sensorspezifikation Temperatur (-ACC)
| Merkmal | Wert | Einheit |
|---|---|---|
| Temperaturbereich | -40 bis +85 | °C |
| Genauigkeit 0 °C bis 70 °C | ±0,8 | °C |
| Genauigkeit -40 °C bis +85 °C | ±1,3 | °C |
| Auflösung | 1 | °C |
9. Sensorspezifikation Temperatur (ohne ACC)
| Merkmal | Wert | Einheit |
|---|---|---|
| Temperaturbereich | -30 bis +85 | °C |
| Genauigkeit 0 °C bis 70 °C | ±2 | °C |
| Genauigkeit -40 °C bis +85 °C | ±1,5 | °C |
| Auflösung | 1 | °C |

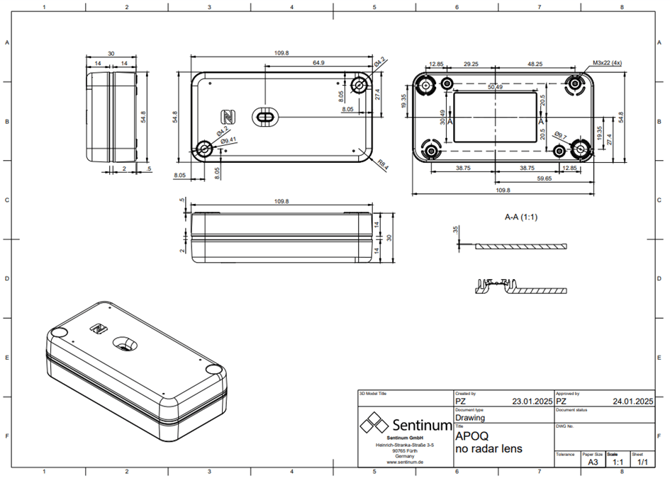

10. Technische Zeichnung
