Sie suchen das technische Datenblatt für den Apollon-Q T/R/TR?
Hier finden Sie das technische Datenblatt für den Apollon-Q
Apollon-Q Artikelcodes
| Artikelcode | Sensorik | zust. Beschreibung | Kommuni-kation | Strom-versorgung | Status |
| S-APOQ-LOEU-T | ToF | LoRaWAN® | Batterie | In Produktion | |
| S-APOQ-LOEU-T-ACC | Accelerometer,ToF | LoRaWAN® |
Batterie | In Produktion | |
| S-APOQ-LOEU-T-ACC-HALL | Accelerometer,Magnetschalter,ToF | LoRaWAN® |
Batterie | On Request | |
| S-APOQ-LOEU-TR | Radar,ToF | LoRaWAN® |
Batterie | In Produktion | |
| S-APOQ-LOEU-TR-ACC | Accelerometer,Radar,ToF | LoRaWAN® |
Batterie | In Produktion | |
| S-APOQ-LOEU-TR-ACC-HALL | Accelerometer,Magnetschalter,Radar,ToF | LoRaWAN® | Batterie | On Request | |
| S-APOQ-LOEU-R | Radar | LoRaWAN® | Batterie | In Produktion | |
| S-APOQ-LOEU-R-ACC | Accelerometer,Radar | LoRaWAN® | Batterie | In Produktion | |
| S-APOQ-LOEU-R-ACC-HALL | Accelerometer,Magnetschalter,Radar | LoRaWAN® | Batterie | On Request | |
| S-APOQ-MIOTY-T | ToF | mioty® | Batterie | In Produktion | |
| S-APOQ-MIOTY-T-ACC | Accelerometer,ToF | mioty® | Batterie | In Produktion | |
| S-APOQ-MIOTY-T-ACC-HALL | Accelerometer,Magnetschalter,ToF | mioty® | Batterie | On Request | |
| S-APOQ-MIOTY-TR | Radar,ToF | mioty® | Batterie | In Produktion | |
| S-APOQ-MIOTY-TR-ACC | Accelerometer,Radar,ToF | mioty® | Batterie | In Produktion | |
| S-APOQ-NB-TR-ACC-HALL | Accelerometer,Magnetschalter,Radar,ToF | mioty® | Batterie | On Request | |
| S-APOQ-NB-R | Radar | mioty® | Batterie | In Produktion | |
| S-APOQ-NB-R-ACC | Accelerometer,Radar | mioty® | Batterie | In Produktion | |
| S-APOQ-NB-R-ACC-HALL | Accelerometer,Magnetschalter,Radar | mioty® | Batterie | On Request | |
| S-APOQ-NBM1-T | ToF | NB-IoT | Batterie | In Produktion | |
| S-APOQ-NBM1-T-ACC | Accelerometer,ToF | NB-IoT | Batterie | In Produktion | |
| S-APOQ-NBM1-T-ACC-HALL | Accelerometer,Magnetschalter,ToF | NB-IoT | Batterie | On Request | |
| S-APOQ-NBM1-TR | Radar,ToF | NB-IoT | Batterie | In Produktion | |
| S-APOQ-NBM1-TR-ACC | Accelerometer,Radar,ToF | NB-IoT | Batterie | In Produktion | |
| S-APOQ-NBM1-TR-ACC-HALL | Accelerometer,Magnetschalter,Radar,ToF | NB-IoT | Batterie | On Request | |
| S-APOQ-NBM1-R | Radar | NB-IoT | Batterie | In Produktion | |
| S-APOQ-NBM1-R-ACC | Accelerometer,Radar | NB-IoT | Batterie | In Produktion | |
| S-APOQ-NBM1-R-ACC-HALL | Accelerometer,Magnetschalter,Radar | NB-IoT | Batterie | On Request | |
| S-APOQ-NBM1-T | ToF | NB-IoT+LTE-CAT-M1 | Batterie | In Produktion | |
| S-APOQ-NBM1-T-ACC | Accelerometer,ToF | NB-IoT+LTE-CAT-M1 | Batterie | In Produktion | |
| S-APOQ-NBM1-T-ACC-HALL | Accelerometer,Magnetschalter,ToF | NB-IoT+LTE-CAT-M1 | Batterie | ||
| S-APOQ-NBM1-TR | Radar,ToF | NB-IoT+LTE-CAT-M1 | Batterie | In Produktion | |
| S-APOQ-NBM1-TR-ACC | Accelerometer,Radar,ToF | NB-IoT+LTE-CAT-M1 | Batterie | In Produktion | |
| S-APOQ-NBM1-TR-ACC-HALL | Accelerometer,Magnetschalter,Radar,ToF | NB-IoT+LTE-CAT-M1 | Batterie | ||
| S-APOQ-NBM1-R | Radar | NB-IoT+LTE-CAT-M1 | Batterie | In Produktion | |
| S-APOQ-NBM1-R-ACC | Accelerometer,Radar | NB-IoT+LTE-CAT-M1 | Batterie | In Produktion | |
| S-APOQ-NBM1-R-ACC-HALL | Accelerometer,Magnetschalter,Radar | NB-IoT+LTE-CAT-M1 | Batterie | ||
| Z-APOQ-MAG-NEO | Zubehör | Magnet-Set APOQ Neodym | |||
| Z-APOQ-MAG-FER | Zubehör | Magnet-Set APOQ Ferrit | |||
| Z-APOQ-RWM-BN | Zubehör | Rückwandmontageset mit Blindnieten | |||
| Z-APOQ-RWM-NM | Zubehör | Rückwandmontageset mit Nietmuttern M4 | |||
| Z-APOQ-VWM-BN | Zubehör | Vorderwandmontageset mit Blindnieten | |||
| Z-APOQ-VWM-NM | Zubehör | Vorderwandmontageset mit Nietmuttern M4 | |||
| Z-APOQ-AP | Zubehör | Abstandplatte PA | |||
| Z-APOQ-GLUE | Zubehör | Montagekleber | |||
| Z-APOQ-SCREW | Zubehör | Maschinenschrauben DIN912 mit Muttern M4 | |||
| Z-APOQ-SPX | Zubehör | Holzschrauben |
Apollon-Q Order Code Tree
| Präfix | Code Produktserie | Kommuni-kation | Sensorik | zust. Sensorik | Beispiel |
| S | APOQ | LOEU,MIOTY,NB,NBM1 | R,T,TR | ACC,ACC-HALL | S-APOQ-LOEU-T-ACC |
Voreinstellungen/Default Werte im Auslieferungszustand
|
Merkmal
|
Wert
|
Einheit
|
|---|---|---|
|
Dimensionen lxbxh
|
109x53x33
|
mm
|
|
Gewicht
|
160
|
g
|
|
Betriebstemperatur
|
-30 bis 75
|
°C
|
|
Lagertemperatur (empfohlen)
|
-30 bis 75
|
°C
|
|
Rel. Luftfeuchtigkeit im Betrieb
|
5 bis 99
|
%
|
|
IP Rating
|
IP67
|
|
|
Sensorik
|
ToF (opisch) und/oder Radar
|
|
|
Ampelfunktion
|
-
|
|
|
Alarmfunktion akustisch
|
-
|
|
|
Provisioning
|
NFC
|
|
|
Material
|
Glass fiber reinforced Polybutylenterephthalat
|
|
|
NFC Antenne
|
integriert
|
|
|
RF Antenne
|
integriert
|
|
|
Accelerometer
|
optional
|
|
|
Batterien
|
wechselbar
|
|
|
Primärzelle Typ
|
2 x 1.5V (recommended Energizer ultimate Lithium) NB-IoT/LTE-M: 2 x 3V (recommended LiMnO2 Varta CR AH-R)
|
Konnektivität und RF Spezifikationen
|
Merkmal
|
Wert
|
Einheit
|
|---|---|---|
|
RF Standards
|
||
|
Frequenz LoRaWAN
 /mioty EU |
868
|
MHz
|
|
Frequenz Cellular
|
Band 8, 20 (900 MHz, 800MHz)
|
MHz
|
|
Sendeleistung LoRaWAN
/mioty EU |
114
|
dBm
|
|
Sendeleistung NB-IoT
|
23
|
dBm
|
|
LoRa
MAC Layer Version |
1.0.2
|
Sensor Spezifikation ToF (optisch)
|
Merkmal
|
Wert
|
Einheit
|
|---|---|---|
|
Messfeld
|
16 x 16 Punkte
|
|
|
Öffnungswinkel
|
Standard 27° - Öffnungswinkel anpassbar
|
°
|
|
Wellenlänge
|
940nm
|
nm
|
|
Messfrequenz
|
Bis zu 50 Hz
|
Hz
|
|
Reichweite
|
2,50 Meter standard (bis 3,50m möglich)
|
m
|
|
Laser Klasse
|
Klasse 1
|
|
|
Minimale Reichweite
|
Standard 5 cm (bis 2 cm mit geringerer Genauigkeit möglich)
|
cm
|
|
Wiederholgenauigkeit
|
2 mm
|
mm
|
|
Linse Eigenschaften
|
Hydrophob und staubabweisend
|
Sensor Spezifikation Radar
|
Merkmal
|
Wert
|
Einheit
|
|---|---|---|
|
Art
|
Pulse Radar
|
|
|
Öffnungswinkel
|
ca. 25° Ebene 1, ca. 15° Ebene 2
|
°
|
|
Frequenz
|
60,5 GHz
|
GHz
|
|
Reichweite
|
2,50 Meter standard (bis 3,50m möglich)
|
m
|
|
Absolute Genauigkeit
|
mm
|
mm
|
|
Relative Genauigkeit
|
μm
|
μm
|
Geschätzte Lebensdauer
|
Sendungen pro Tag
|
48
|
24
|
12
|
|---|---|---|---|
|
LoRaWAN
 SF12 |
3,5
|
7
|
11
|
|
LoRaWAN
SF7 |
8
|
14
|
20
|
|
MIOTY
|
7
|
8
|
9
|
|
NB-IoT Best Case (60μWh/Transmission)
|
6,5
|
11
|
16
|
|
NB-IoT AVG Case (250μWh/Transmission)
|
2
|
4
|
7
|
|
NB-IoT Worse Case (1000μWh/Transmission)
|
0,5
|
1
|
2
|
Montagearten
|
Montagearte
|
Zubehör
|
|---|---|
|
Verschraubung
|
-2x DIN912 M4x25/30/35/40 Edelstahl V2A/A2 -Spanplattenschrauben TX Teilgewinde 4,0x25/30/35/40
|
|
Magneten
|
-2x Nedymmagneten (indoor) zusammen 32 kg -2x Ferrti-Topfmagneten (outdoor) zusammen 16 kg -Schutzkappe
|
|
Kleben
|
Montagekleber
|
|
Halterung
|
Externe Halterung - extra Schutz vor Vandalismus und Zerstörung
|

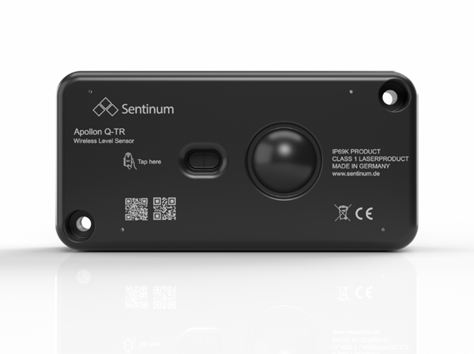

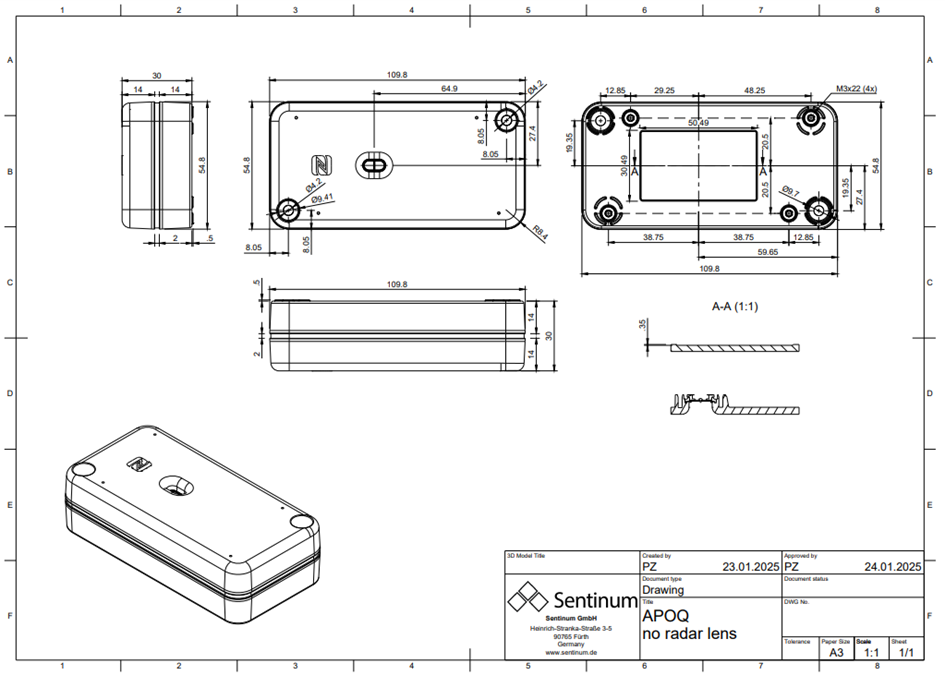

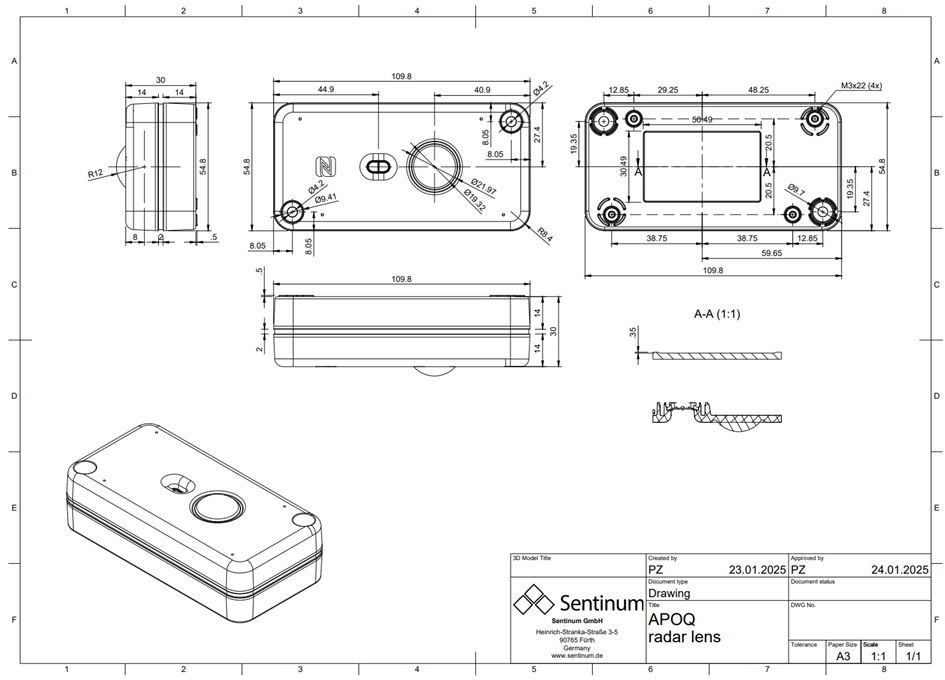

Technische Zeichnung.png?width=688&height=491&name=Unbenannt.PNG%20(1).png)
Kennzeichnung und Zertifizierung
.png?width=140&height=100&name=Untitled%20(85).png)
.png?width=105&height=150&name=Untitled%20(86).png)
Revision Table - Dokumentenhistorie
| Datum | Beschreibung |
| 15.05.2023 | Erstellung |
