NFC Inbetriebnahme und Lage des NFC-Tags
Montagearten
Payload Decoder Apollon-Q Serie

1. NFC Inbetriebnahme und Lage des NFC-Tags

Die Aktivierung erfolgt über die NFC-App. Hierfür wird ein Smartphone benötigt. Die App kann im jeweiligen App Store heruntergeladen werden. Suchen Sie nach Sentinum LinQs und installieren Sie die Anwendung.

Lokalisieren Sie zunächst den NFC-Tag auf dem Sensor und anschließend den NFC-Reader Ihres Smartphones. Die Position des NFC-Tags ist in den folgenden Abbildungen dargestellt.

Abbildung 2: Position des NFC-Tags auf dem Sensor.

Öffnen Sie die App und aktivieren Sie den Sensor. Wählen Sie im Startmenü die Schaltfläche Activate Sensor und halten Sie Ihr Smartphone an die NFC-Markierung des Sensors.

Abbildung 3: Aktivierung des Sensors über NFC.

Hinweis:
Wird der Sensor aktiviert, sehen Sie "Sensor Updated!". Danach können Sie mit der Aktivierung von weiteren Sensoren fortsetzen.

‌

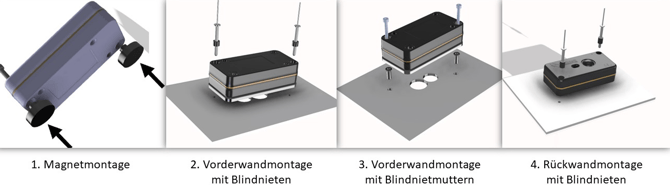

2. Montagearten

‌

3. Payload Decoder Apollon-Q Serie


// Up to Date Apollon decoder
function Decoder(bytes, port) {

    // Conversion of signed integers
    function uncomplement(val, bitwidth) {
        var isnegative = val & (1 << (bitwidth - 1));
        var boundary = (1 << bitwidth);
        var minval = -boundary;
        var mask = boundary - 1;
        return isnegative ? minval + (val & mask) : val;
    }

    var decoded = {};

    if (port === 1) {

        // Attributes
        decoded.base_id = bytes[0] >> 4;
        decoded.major_version = bytes[0] & 0x0F;
        decoded.minor_version = bytes[1] >> 4;
        decoded.product_version = bytes[1] & 0x0F;

        // Telemetry
        decoded.up_cnt = bytes[2];
        decoded.battery_voltage = ((bytes[3] << 8) | bytes[4]) / 1000.0;
        decoded.internal_temperature = bytes[5] - 128;
        decoded.alarm = bytes[6] ? "ALARM" : "NO ALARM";
        decoded.master_value = ((bytes[7] << 8) | bytes[8]);

        var byte_cnt = 9;

        // ToF onboard
        if (bytes[1] & 0x01) {
            decoded.tof_status = bytes[byte_cnt++];
            decoded.tof_distance = ((bytes[byte_cnt++] << 8) | bytes[byte_cnt++]);
            decoded.tof_index = bytes[byte_cnt++];
        }

        // Radar onboard
        if (bytes[1] & 0x02) {
            decoded.radar_status = bytes[byte_cnt++];
            decoded.radar_no_peaks = bytes[byte_cnt++];
            decoded.radar_distance_1 = ((bytes[byte_cnt++] << 8) | bytes[byte_cnt++]);
            decoded.radar_amplitude_1 = uncomplement(
                (bytes[byte_cnt++] << 8) | bytes[byte_cnt++], 16
            );

            decoded.radar_distance_2 = ((bytes[byte_cnt++] << 8) | bytes[byte_cnt++]);
            decoded.radar_amplitude_2 = uncomplement(
                (bytes[byte_cnt++] << 8) | bytes[byte_cnt++], 16
            );

            decoded.radar_distance_3 = ((bytes[byte_cnt++] << 8) | bytes[byte_cnt++]);
            decoded.radar_amplitude_3 = uncomplement(
                (bytes[byte_cnt++] << 8) | bytes[byte_cnt++], 16
            );
        }

        // ACC onboard
        if (bytes[1] & 0x04) {
            decoded.acc_status = bytes[byte_cnt++] ? "Fehler" : "OK";
            decoded.acc_orientation = bytes[byte_cnt++];
            decoded.acc_open = bytes[byte_cnt++];
            decoded.acc_open_cnt = ((bytes[byte_cnt++] << 8) | bytes[byte_cnt++]);
            decoded.acc_impact = bytes[byte_cnt++] ? "Vandalismus" : "OK";
        }

        // Hall onboard
        if (bytes[1] & 0x08) {
            decoded.hall_open = bytes[byte_cnt++];
            decoded.hall_open_cnt = ((bytes[byte_cnt++] << 8) | bytes[byte_cnt++]);
        }
    }

    return decoded;
}
