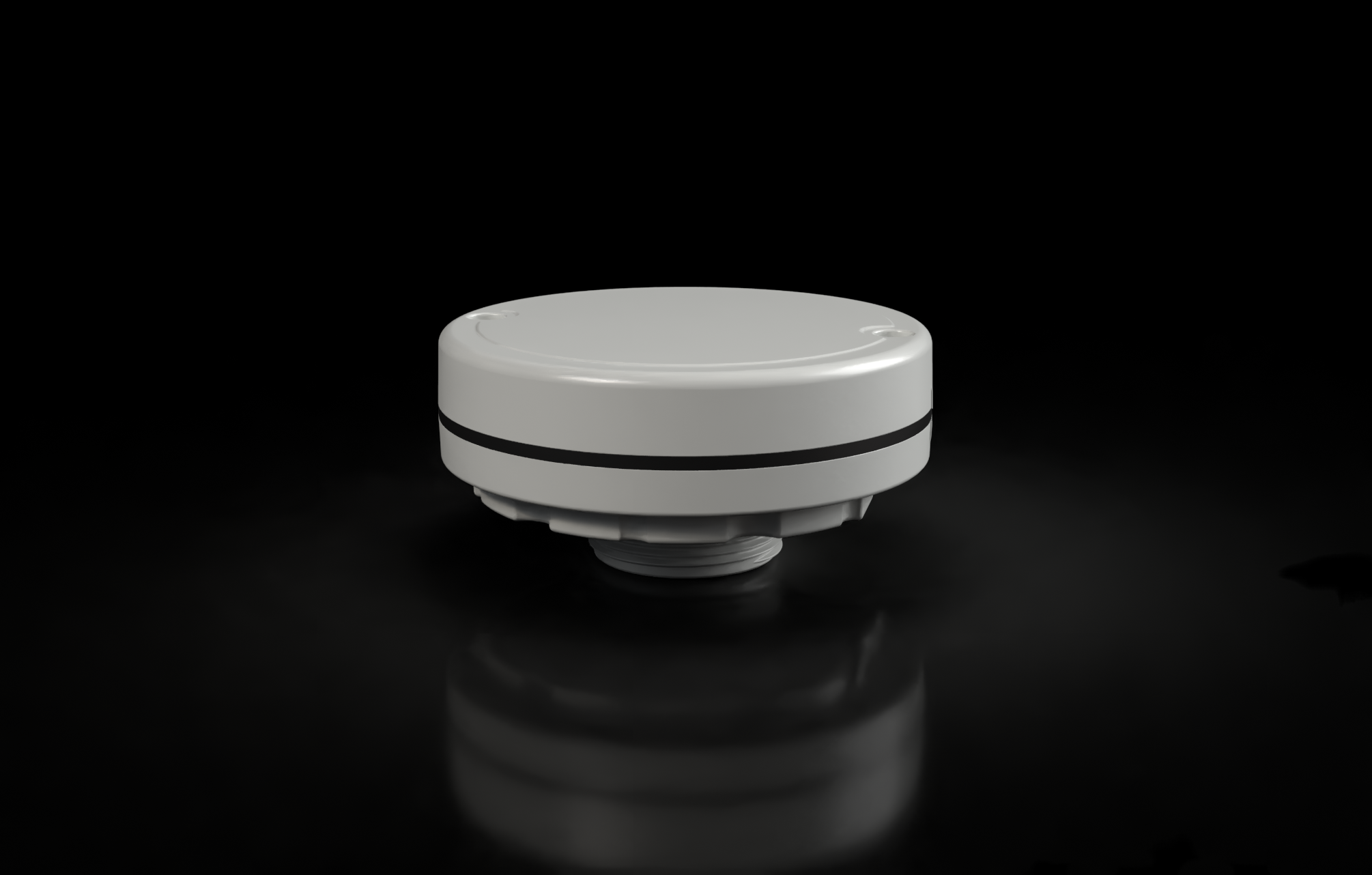

Die EOS Radar Serie steht für leistungsstarke, drahtlose IoT-Füllstandsmessung auf Basis präziser Radartechnologie. Sie ermöglicht zuverlässige Messungen von Flüssigkeiten, Schütt- und Stückgütern bis zu 10 Metern, auch unter anspruchsvollen Bedingungen.
Dank der flachen Bauweise ist der Sensor ideal für den Einsatz auf IBC-Tanks geeignet. Das optionale integrierte 1,5-Zoll-Gewinde sorgt für eine schnelle und einfache Installation ohne zusätzliche Adapter.
Neben der Füllstandserfassung bietet die EOS Radar Serie integrierte Lokalisierungsfunktionen via GPS. In Kombination mit einer leistungsstarken Antennentechnologie wird eine besonders stabile und weitreichende Funkkommunikation ermöglicht.
Das robuste Gehäuse ist nach IP69K geschützt und damit optimal für raue Industrie- und Außeneinsätze ausgelegt. Für maximale Flexibilität verfügt der Sensor über einen eingespritzten SMA-Konnektor sowie optional über einen M12-Anschluss.
Mit Unterstützung für mioty®, NB-IoT, LoRaWAN® und LTE-CAT-M1 sowie flexibel konfigurierbaren Mess- und Sendeintervallen ist die EOS Radar Serie die ideale Lösung für Smart Tank Monitoring, industrielle Anwendungen und die digitale Bestandsüberwachung.
1. Versionen
| Artikel Code | Batterie | Ausführung | Verfügbar | Konfiguration |
|---|---|---|---|---|
| S-EOS-LOEU-R-F | 3xAA | Flach | ✔ | BLE |
| S-EOS-MIOTY-R-F | 3xAA | Flach | ✔ | BLE |
| S-EOS-NBM1-R-F | 3xAA | Flach | ✔ | BLE |
| S-EOS-LOEU-R-F-SMA | 3xAA | Flach | ✔ | BLE |
| S-EOS-MIOTY-R-F-SMA | 3xAA | Flach | ✔ | BLE |
| S-EOS-NBM1-R-F-SMA | 3xAA | Flach | ✔ | BLE |
| S-EOS-LOEU-R-F-SMA-M12 | 3xAA | Flach | X | BLE |
| S-EOS-MIOTY-R-F-SMA-M12 | 3xAA | Flach | X | BLE |
| S-EOS-NBM1-R-F-SMA-M12 | 3xAA | Flach | X | BLE |
| S-EOS-LOEU-R-T | 3xAA | 1,5 Zoll Gewinde | ✔ | BLE |
| S-EOS-MIOTY-R-T | 3xAA | 1,5 Zoll Gewinde | ✔ | BLE |
| S-EOS-NBM1-R-T | 3xAA | 1,5 Zoll Gewinde | ✔ | BLE |
| S-EOS-LOEU-R-T-SMA | 3xAA | 1,5 Zoll Gewinde | ✔ | BLE |
| S-EOS-MIOTY-R-T-SMA | 3xAA | 1,5 Zoll Gewinde | ✔ | BLE |
| S-EOS-NBM1-R-T-SMA | 3xAA | 1,5 Zoll Gewinde | ✔ | BLE |
| S-EOS-LOEU-R-T-SMA-M12 | 3xAA | 1,5 Zoll Gewinde | X | BLE |
| S-EOS-MIOTY-R-T-SMA-M12 | 3xAA | 1,5 Zoll Gewinde | X | BLE |
| S-EOS-NBM1-R-T-SMA-M12 | 3xAA | 1,5 Zoll Gewinde | X | BLE |
Hinweis
X = Auf Anfrage verfügbar
| Artikel Code | Batterie | Ausführung | Verfügbar | Konfiguration |
|---|---|---|---|---|
| S-EOS2C-LOEU-R-F | 2xC | Flach | X | BLE |
| S-EOS2C-MIOTY-R-F | 2xC | Flach | X | BLE |
| S-EOS2C-NBM1-R-F | 2xC | Flach | X | BLE |
| S-EOS2C-LOEU-R-F-SMA | 2xC | Flach | X | BLE |
| S-EOS2C-MIOTY-R-F-SMA | 2xC | Flach | X | BLE |
| S-EOS2C-NBM1-R-F-SMA | 2xC | Flach | X | BLE |
| S-EOS2C-LOEU-R-F-SMA-M12 | 2xC | Flach | X | BLE |
| S-EOS2C-MIOTY-R-F-SMA-M12 | 2xC | Flach | X | BLE |
| S-EOS2C-NBM1-R-F-SMA-M12 | 2xC | Flach | X | BLE |
| S-EOS2C-LOEU-R-T | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-MIOTY-R-T | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-NBM1-R-T | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-LOEU-R-T-SMA | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-MIOTY-R-T-SMA | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-NBM1-R-T-SMA | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-LOEU-R-T-SMA-M12 | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-MIOTY-R-T-SMA-M12 | 2xC | 1,5 Zoll Gewinde | X | BLE |
| S-EOS2C-NBM1-R-T-SMA-M12 | 2xC | 1,5 Zoll Gewinde | X | BLE |
Hinweis
X = Auf Anfrage verfügbar
Artikelcode Erklärung
| Bezeichnung | Beschreibung |
|---|---|
| LOEU | LoRaWAN EU |
| MIOTY | mioty EU |
| NBM1 | NB-IoT, LTE-CAT-M1 |
| R | Radar |
| SMA | SubMiniature Version A |
| M12 | M12 Konnektor |
| T | Thread, 1,5 Zoll Außengewinde, zylindrisch (nicht konisch), Version B |
| F | Flache Bauweise, ohne Gewinde |
| EOS2C | Version mit zwei C Batterien |
| EOS | Version mit drei AA LiSOCL2 Zellen |
2. Allgemeine Eigenschaften
| Merkmal | Wert | Einheit |
|---|---|---|
| Dimensionen dxh | 109x53x33 | mm |
| Gewicht | 160 | g |
| Betriebstemperatur | -20 bis 80 | °C |
| Lagertemperatur (empfohlen) | 15 bis 25 | °C |
| Rel. Luftfeuchtigkeit im Betrieb | 5 bis 99 | % |
| IP Rating | IP69K | |
| Sensorik Distanz | Radar | |
| Ampelfunktion / Visuelles Feedback | LED | |
| Alarmfunktion akustisch | - | |
| Provisioning und Konfiguration | BLE | |
| Material | POCAN4225B PBT-GF-20 | |
| BLE Antenne | Integriert | |
| RF Antenne |
|
|
| Accelerometer | Schockdetektion und Tracking on Activity | |
| Batterien | Wechselbar | |
| Primärzelle Typ |
|
3. Konnektivität und RF Spezifikation
| Merkmal | Wert | Einheit |
|---|---|---|
| RF Standards | ||
| Frequenz LoRaWAN® / mioty® EU | 868 | MHz |
| Frequenz Cellular | Band 8, 20 (900 MHz, 800 MHz) | MHz |
| Sendeleistung LoRaWAN® / mioty® EU | 14 | dBm |
| Sendeleistung NB-IoT | 23 | dBm |
| LoRa® MAC Layer Version | 1.0.4 |
4. Sensorspezifikation Radar
| Merkmal | Wert | Einheit |
|---|---|---|
| Art | Pulse Radar (CPR) | |
| Öffnungswinkel | ca. 25° Ebene 1, ca. 15° Ebene 2 | ° |
| Frequenz | 60,5 | GHz |
| Reichweite | 20 Meter auf 2 m × 2 m Edelstahl-Ziel, Reichweiten für weitere Reflektoren können abweichen | m |
| Absolute Genauigkeit | 10 | mm |
| Auflösung | 1 | mm |
5. Lokalisierung LoRaWAN Sensoren
| Merkmal | Wert | Einheit |
|---|---|---|
| WIFI SSID Scan | Bis zu 6 MAC Adressen auf Port 199 | |
| WIFI SSID Scan Frequenz | 2,4 | GHz |
| WIFI SSID Scan Genauigkeit | 6 bis 50 | m |
| GNSS | GNSS Scan mit GPS und BeiDou | |
| GNSS Genauigkeit | 10 bis 100 | m |
| Antenne | Integriert | |
| Chipset | LR1110 | |
| Feature für on-Prem Indoor Tracking | Anpassung durch Konfiguration, dass bis zu 5 MAC Adressen und RSSI Werte in der Standard-Uplink-Payload übertragen werden | |
| Tracking im LoRaWAN | Netzwerkabhängig | |
| Tracking in Motion | Ja |
5.1 Lokalisierung Cellular Sensoren
| Merkmal | Wert | Einheit |
|---|---|---|
| GNSS | GPS, Galileo, GLONASS, BeiDou | |
| GNSS Genauigkeit | 5 bis 100 | m |
| Antenne | Integriert, Patch Antenne | |
| Cell Locate | Unterstützt | |
| Tracking in Motion | Ja |
5.2 Lokalisierung mioty Sensoren
| Merkmal | Wert | Einheit |
|---|---|---|
| GNSS | GPS, Galileo, GLONASS, BeiDou | |
| GNSS Genauigkeit | 5 bis 100 | m |
| Antenne | Integriert, Patch Antenne | |
| Cell Locate | Unterstützt | |
| Tracking in Motion | Ja |
6. Temperaturspezifikation
6.1 Sensorspezifikation Temperatur für -ACC Sensoren
| Merkmal | Wert | Einheit |
|---|---|---|
| Temperaturbereich | -40 bis +85 | °C |
| Genauigkeit 0°C bis 70°C | +/-0,8 | °C |
| Genauigkeit -40°C bis +85°C | +/-1,3 | °C |
| Auflösung | 1 | °C |
6.2 Sensorspezifikation Temperatur für Nicht-ACC Sensoren
| Merkmal | Wert | Einheit |
|---|---|---|
| Temperaturbereich | -30 bis +85 | °C |
| Genauigkeit 0°C bis 70°C | +/-2 | °C |
| Genauigkeit -40°C bis +85°C | +/-1,5 | °C |
| Auflösung | 1 | °C |
7. Technische Zeichnungen

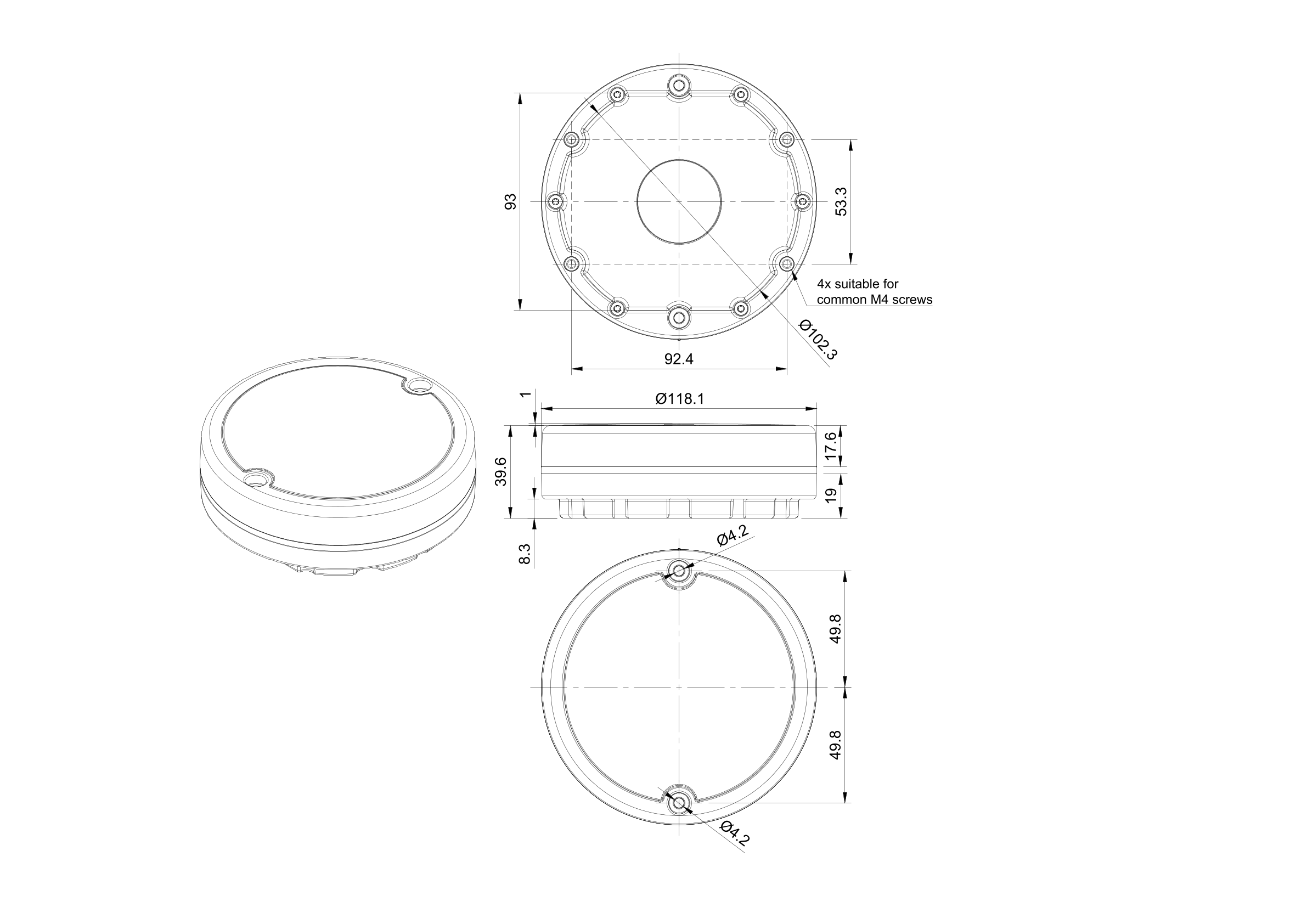

7.1 Technische Zeichnung „Flat" Flache Ausführung

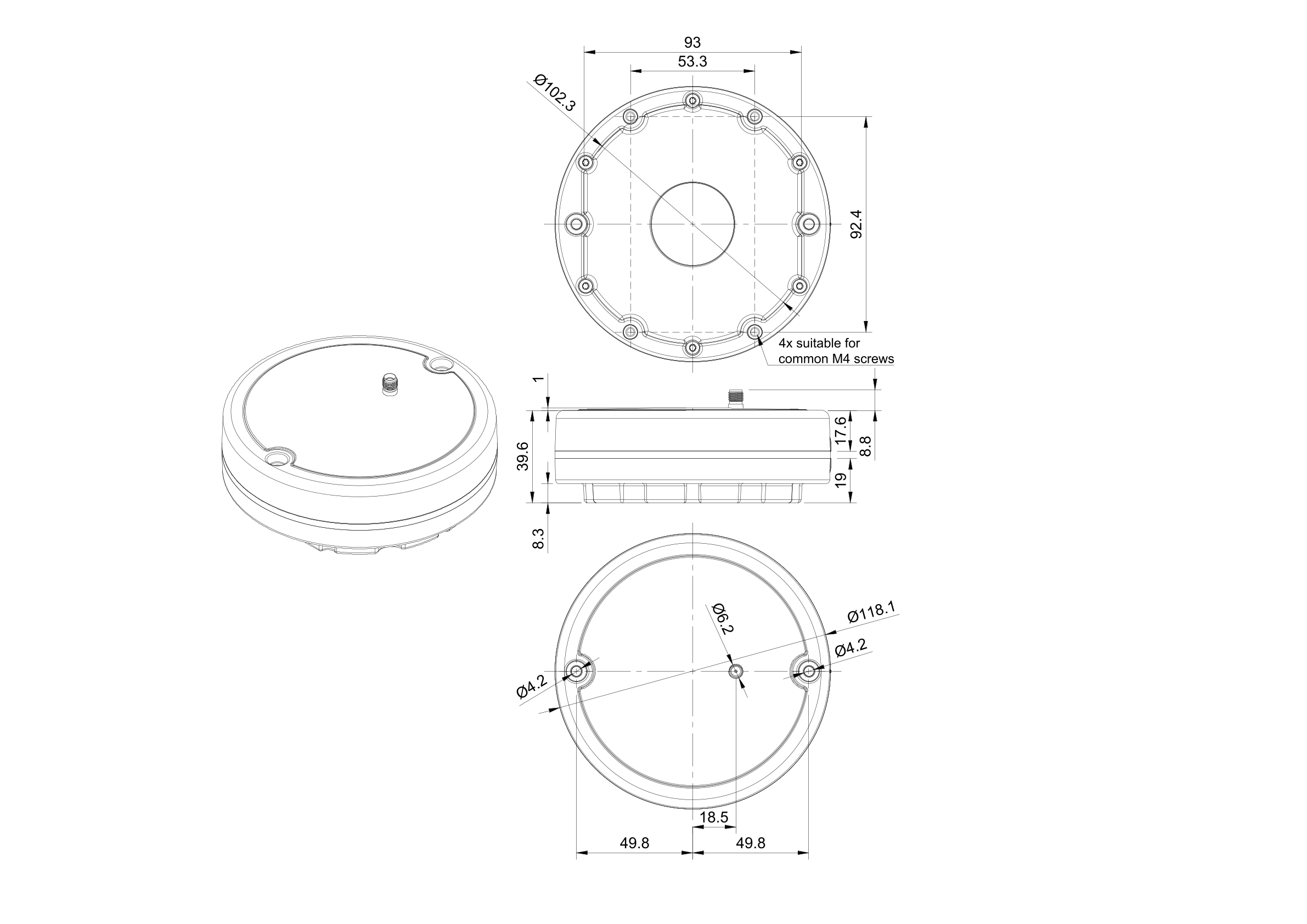

7.2 Technische Zeichnung „Flat" mit SMA Konnektor

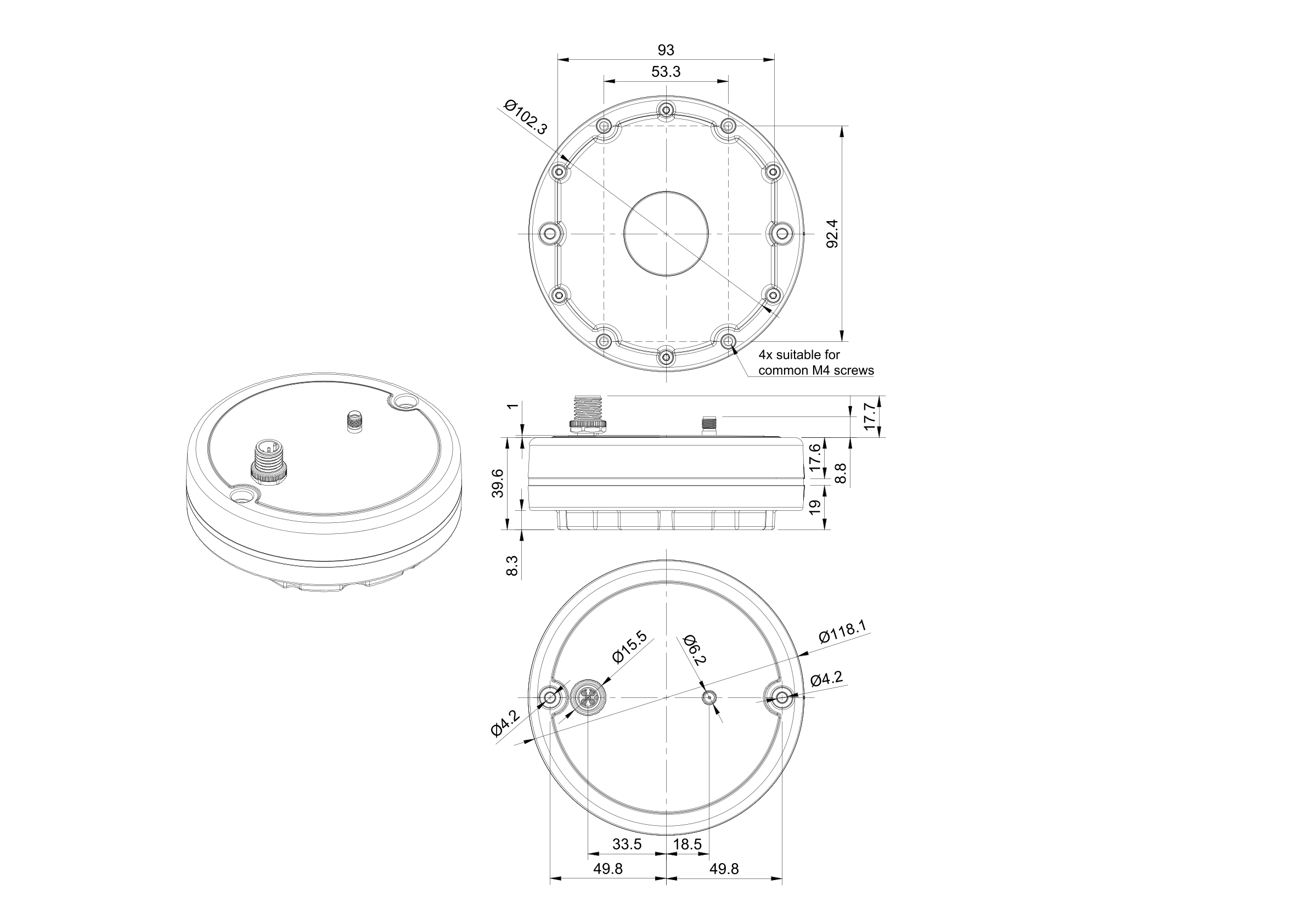

7.3 Technische Zeichnung „Flat" mit SMA und M12 Konnektor

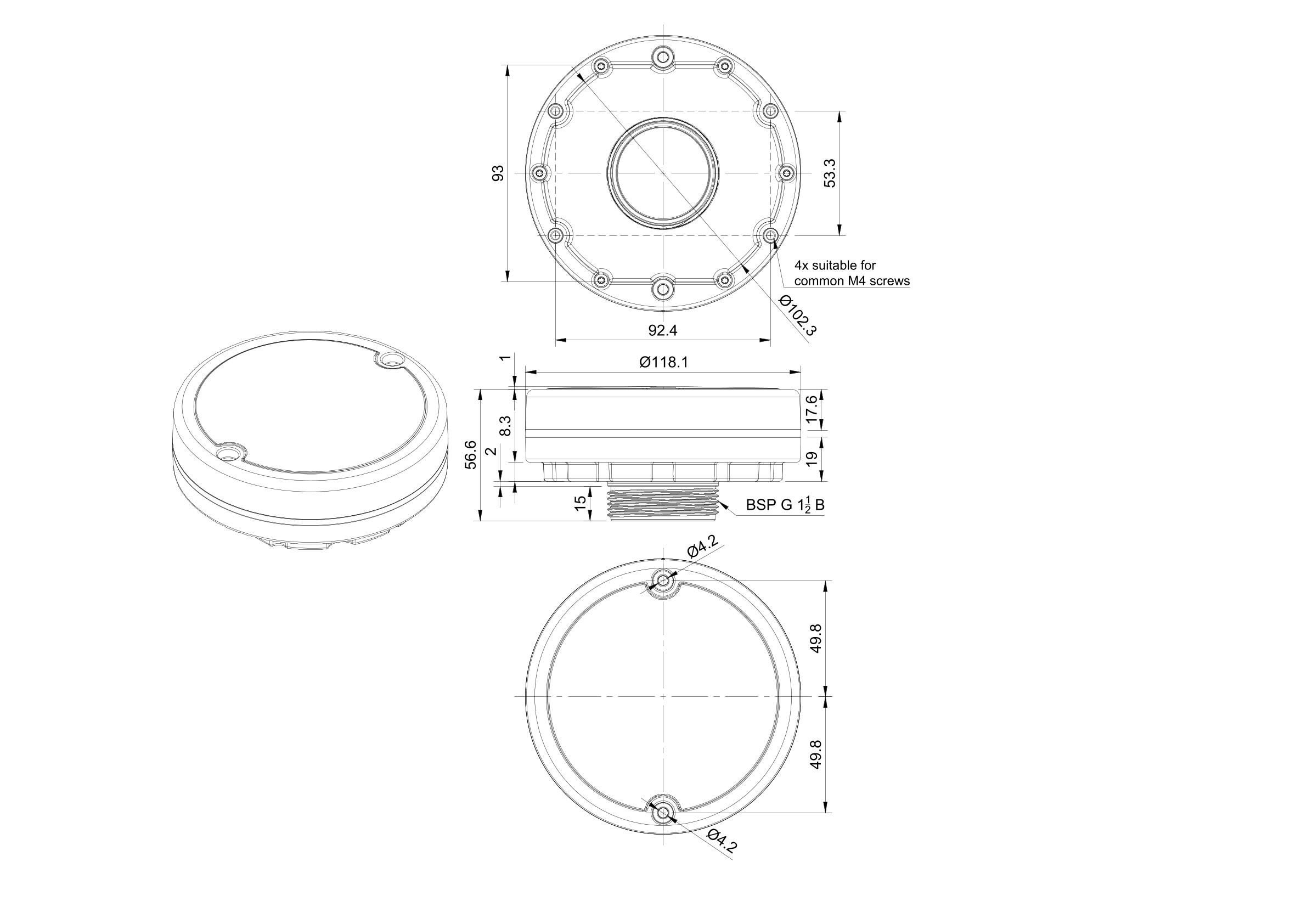

7.4 Technische Zeichnung mit „Thread" mit 1,5 Zoll Gewinde

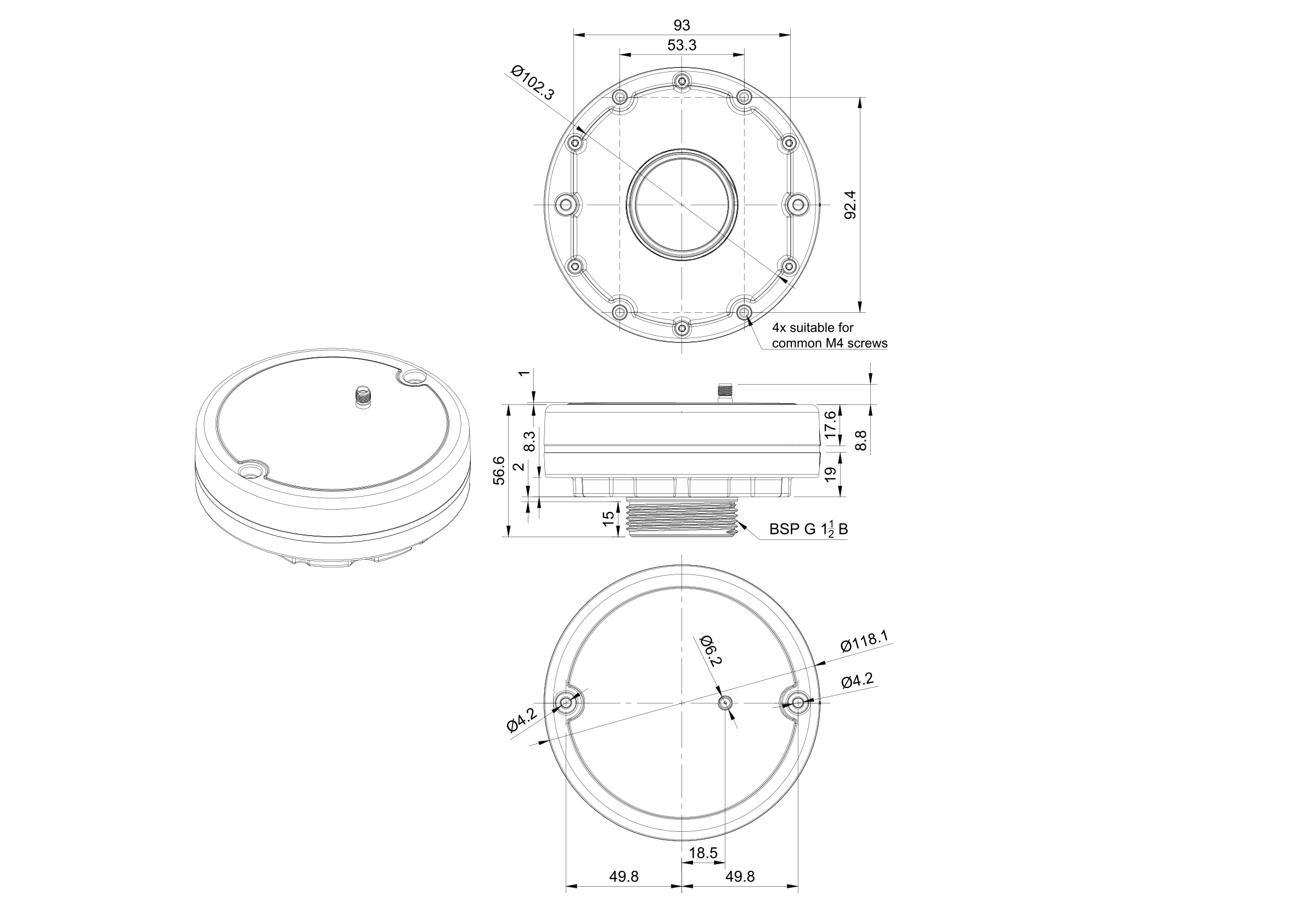

7.5 Technische Zeichnung mit „Thread" mit 1,5 Zoll Gewinde und SMA Konnektor

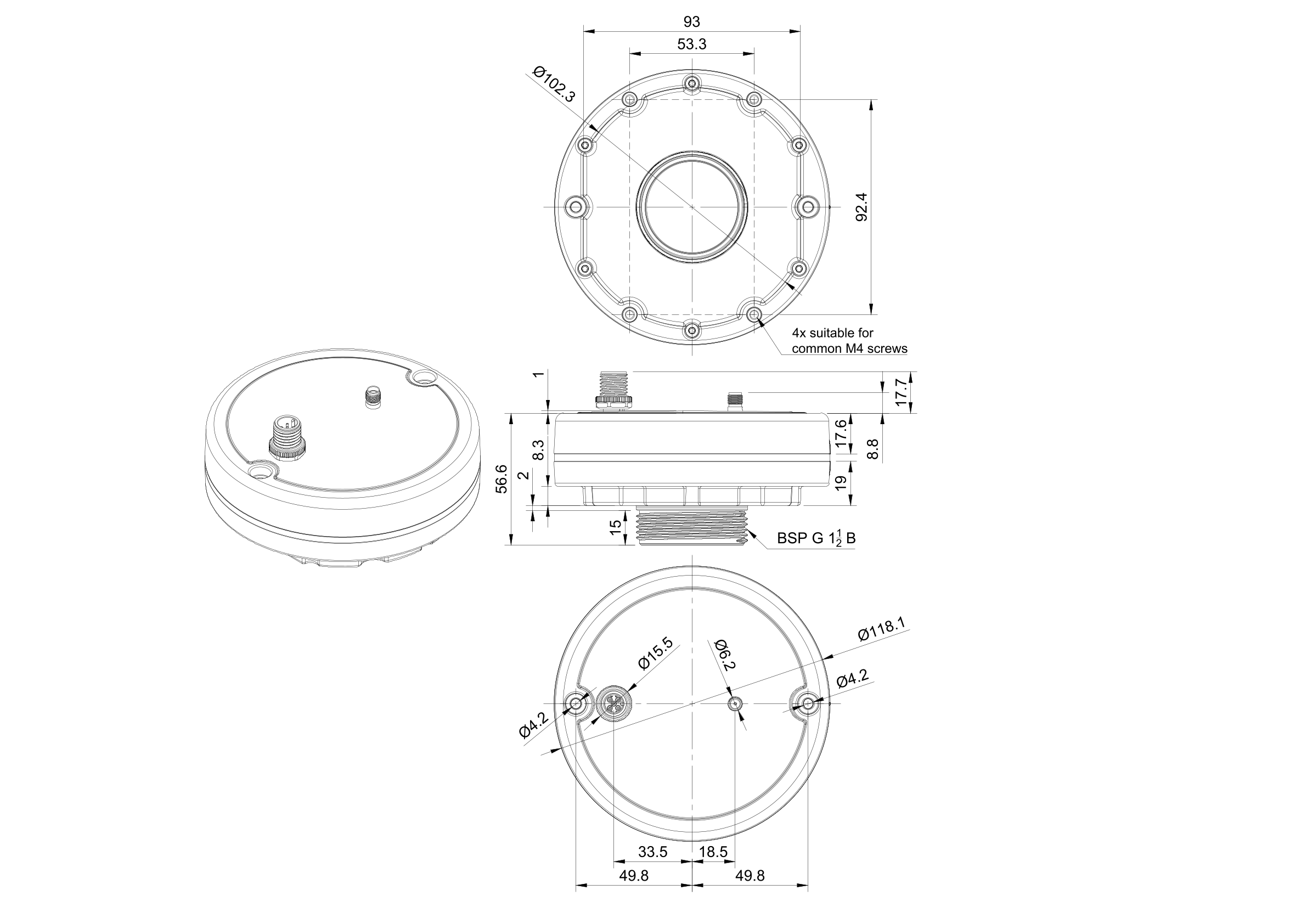

7.6 Technische Zeichnung „Thread" mit 1,5 Zoll Gewinde, SMA und M12 Konnektor
