Hyperion Mioty Profile

1. Versionshistorie

2. Überblick

Das Hyperion Energy Meter (Sentinum) sendet Energiedaten über das MIOTY-Protokoll. Dieses Dokument beschreibt den Payload-Aufbau, die Profile sowie die Felddefinitionen ab Firmware-Version 1.3.

Geräteinfo:

• Type EUI: FCA84A0000000006
• Vendor: Sentinum
• Protokoll: mioty
• Firmware: v1.3+ (Payload nur bei fw_minor_ver ≥ 3 und status = 0)

3. Einstellung von Profilen

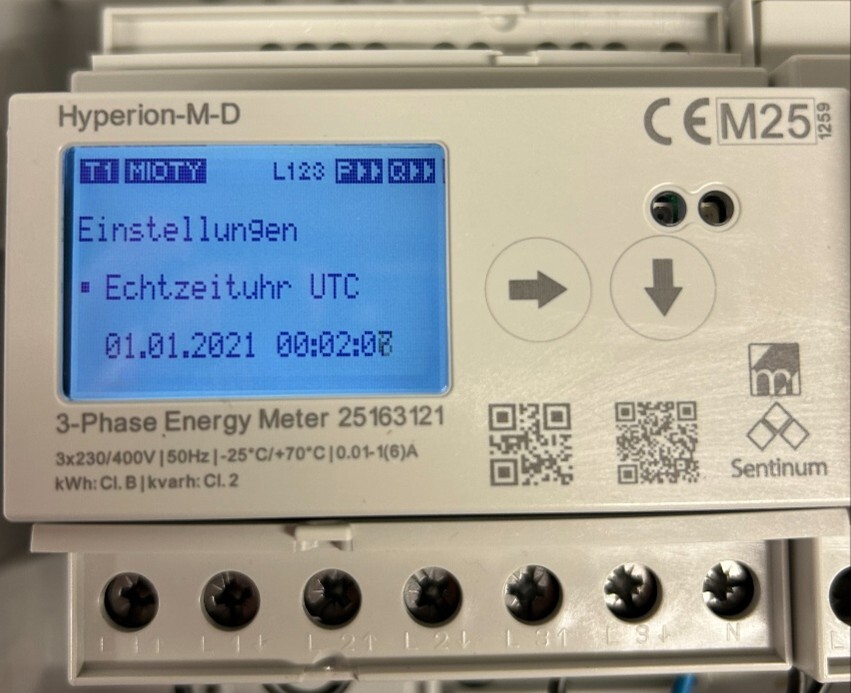

Machen Sie sich mit dem Display vertraut.

3.1. Schritt 1: mioty® DevEUI

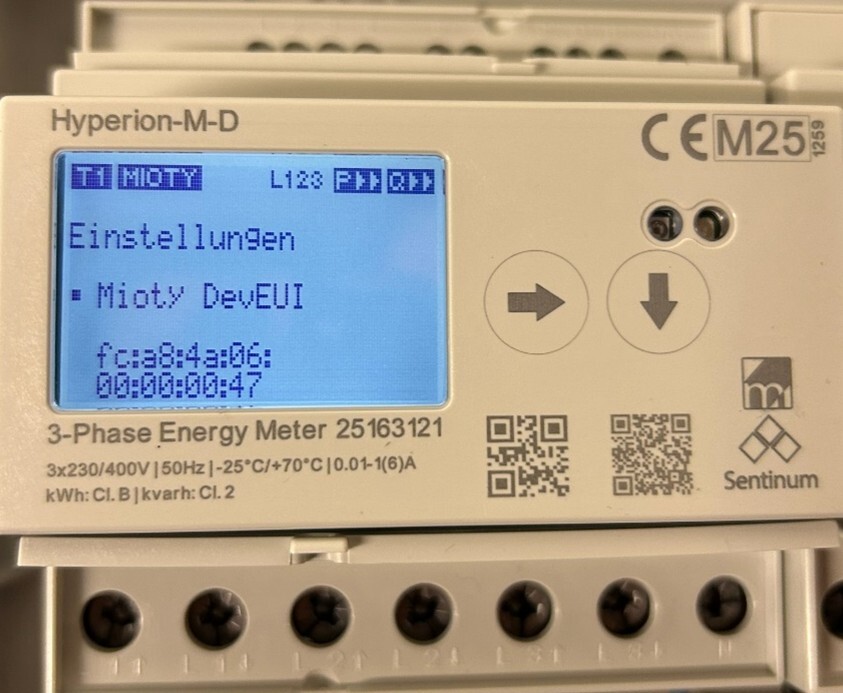

Scrollen Sie mit der Pfeiltaste nach unten zum Bereich „Einstellungen mioty® DevEUI", wie im nachfolgenden Bildschirm dargestellt.

In diesem Menü wird die eindeutige Gerätekennung (DevEUI) des Hyperion Energiezählers angezeigt.

3.2. Schritt 2: Navigiere zu Mioty Payload Profil

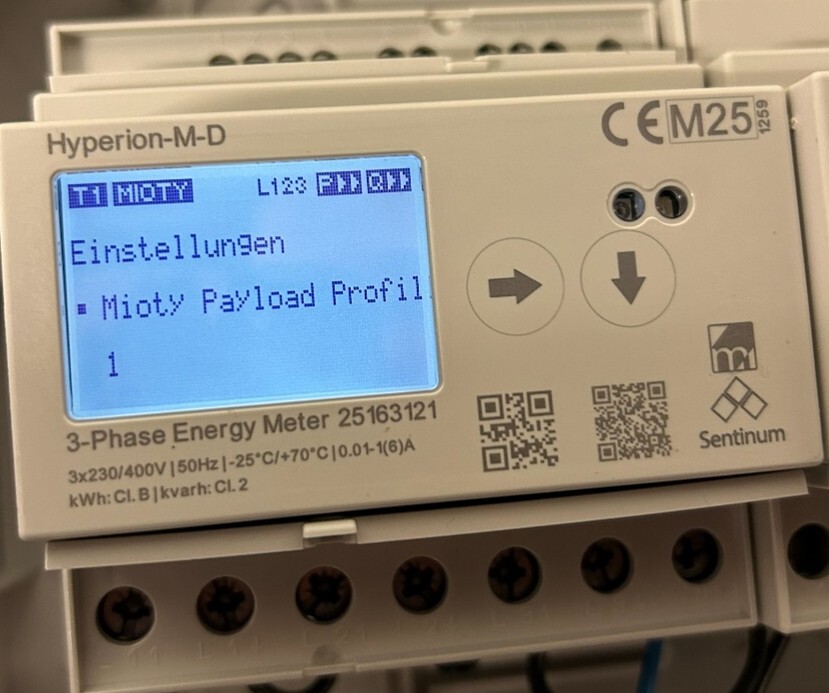

Navigieren Sie mit der Pfeiltaste nach unten zu „Einstellungen Mioty Payload Profil".

Die im unteren Bereich des Displays angezeigte Zahl entspricht dem aktuell eingestellten Payload-Profil.

3.3. Schritt 3: Änderung des Profils

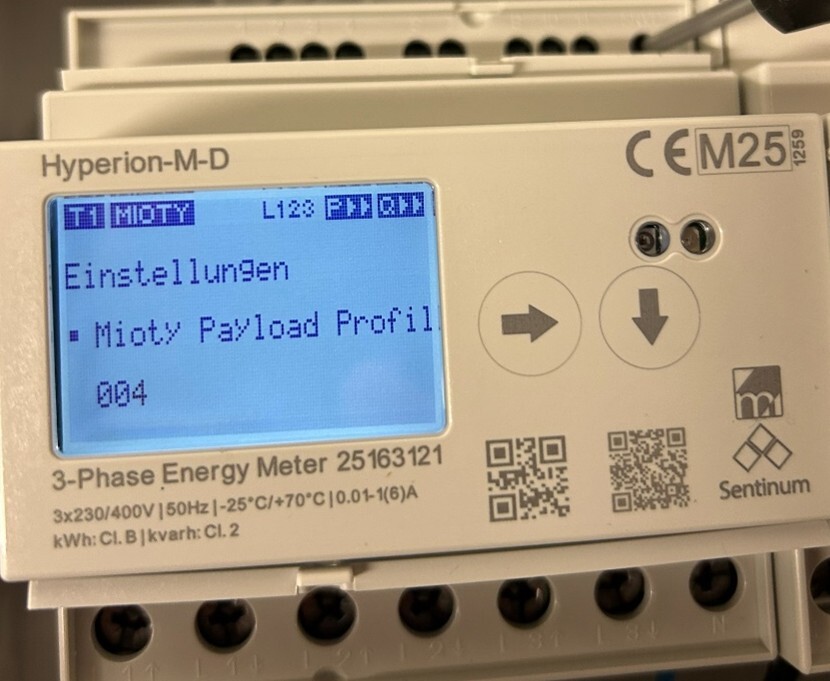

Betätigen Sie mit einem isolierten Schraubenzieher den Knopf hinten rechts, wie im Bild dargestellt. Danach wird die Zahl als 3 Stellen angezeigt, hier z. B. 001. Mit dem Knopf nach rechts navigieren Sie durch die Dezimalstellen, mit dem Knopf nach unten können Sie die jeweilige Stelle manipulieren (hochzählen).

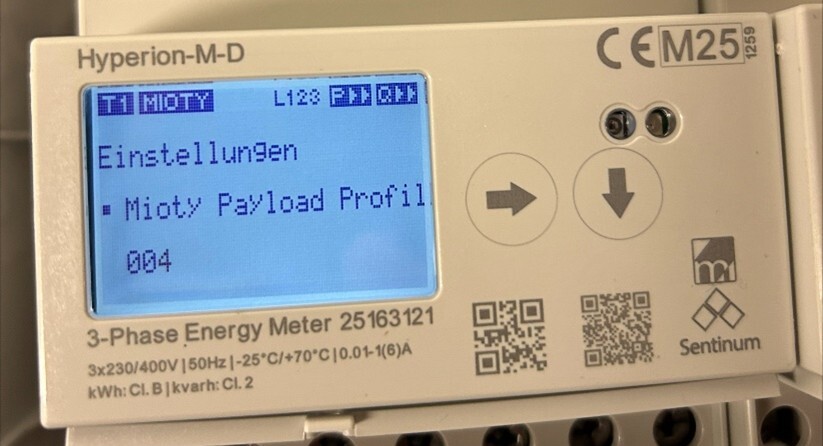

Im folgenden Bild wurde 004 eingestellt.

3.4. Schritt 4: Profil bestätigen

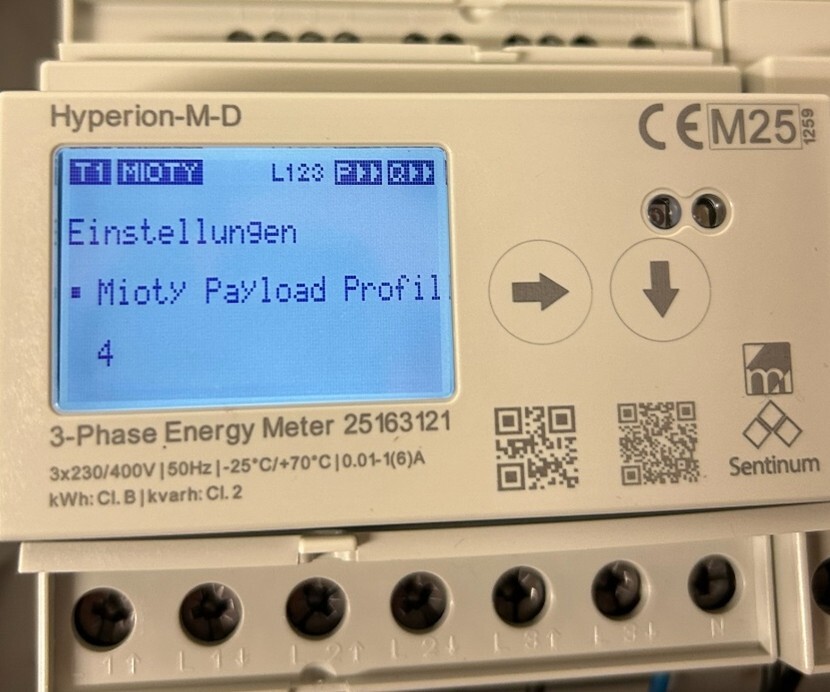

Zum Ändern des Profils bitte mit einem isolierten Stift oder Schraubenzieher den Knopf hinten rechts lange betätigen, bis das Display und der Ziffernblock kurz blinkt.

4. Payload-Struktur

5. Namenskonventionen

• Spannung: u_lX (Phase/Leitung)
• Strom: i_lX (Phase/Gesamtwert)
• Leistung: p_lX_a (Wirkleistung, Phase/Gesamtwert)
• Energie: e_t{a|1|2}_{a|r}_{i|e} (z. B. e_ta_a_i)
• Power Factor: pf_lX
• Frequenz: f
• Trafo-Ratio: {ct|vt}_{act|old}_{prim|sec}

6. Sendefrequenzen

7. Werkseinstellung

Als Werkseinstellung wird Profil 0 verwendet (siehe Kapitel 8).

8. Profile

8.1. Profil 0 – Komplettdaten

Umfassende Messwerte für Leistung, Strom, Spannung, Energiezähler und Netzqualität.

• Leistung (W): p_l1_a, p_l2_a, p_l3_a, p_l123_a
• Strom (mA): i_l1, i_l2, i_l3, i_l123
• Spannung (V ÷10): u_l1, u_l2, u_l3, u_l12, u_l23, u_l31
• Energie (Wh): e_ta_a_i, e_ta_a_e, e_ta_r_i, e_ta_r_e
• Power Quality: pf_l1, pf_l2, pf_l3 (÷100), f (Hz ÷10)
• Status: pwr_fail

8.2. Profil 1 – Spannung & Strom

Fokus auf Spannungs- und Stromwerte einschließlich Power-Quality-Kennzahlen.

• Spannung (V ÷10): u_l1, u_l2, u_l3, u_l12, u_l23, u_l31
• Strom (mA): i_l1, i_l2, i_l3, i_l123
• Power Quality: pf_l1, pf_l2, pf_l3 (÷100), f (Hz ÷10)

8.3. Profil 2 – Leistung & Strom

Fokus auf Wirkleistung, Strommessungen und Netzqualitätswerte.

• Leistung (W): p_l1_a, p_l2_a, p_l3_a, p_l123_a
• Strom (mA): i_l1, i_l2, i_l3, i_l123
• Power Quality: pf_l1, pf_l2, pf_l3 (÷100), f (Hz ÷10)

8.4. Profil 3 – Energiezähler

Minimaler Payload für Abrechnungs- und Monitoring-Anwendungen.

• Energie (Wh):
  • e_ta_a_i, e_ta_a_e
  • e_ta_r_i, e_ta_r_e

    8.5. Profil 4 – Historische Daten

    Erweitertes Profil mit Zeitstempeln, Tarifinformationen und Strom- bzw. Spannungswandlerkonfigurationen (Little-Endian-Format).

    • Zeit / Index: index, epoch, epoch_old
    • Energie nach Tarif (Wh):
      • Tarif 1: e_t1_a_i, e_t1_a_e, e_t1_r_i, e_t1_r_e
      • Tarif 2: e_t2_a_i, e_t2_a_e, e_t2_r_i, e_t2_r_e
    • Ströme (mA): i_l1, i_l2, i_l3, i_l4, i_l123
    • Leistung (W): p_l1_a, p_l2_a, p_l3_a, p_l123_a, p_l123_a_avg
    • Spannung (V ÷ 10): u_l1, u_l2, u_l3
    • Power Quality: f (Hz ÷ 10), pf_l1, pf_l2, pf_l3 (÷ 10)
    • CT-/VT-Konfiguration: ct_act_prim, ct_act_sec, ct_old_prim, ct_old_sec, vt_act_prim, vt_act_sec, vt_old_prim, vt_old_sec
    `

    9. Datencodierung

    Komponente	Größe	Typ	Skalierung	Einheit	Beschreibung
    Spannung	32 Bit	int	÷ 10	V	Phasen- und Leiterspannungen
    Strom	32 Bit	int	1:1	mA	Phasen- und Gesamtstrom
    Leistung	32 Bit	int	1:1	W	Aktive Leistung
    Energie	64 Bit	uint	1:1	Wh	Energiezählerstände
    Leistungsfaktor	8 Bit	int	÷ 100 (Big Endian), ÷ 10 (Little Endian)	–	Wertebereich −1,0 bis +1,0
    Frequenz	16 Bit	int	÷ 10	Hz	Netzfrequenz
    Zeitstempel	64 Bit	uint	1:1	s	Unix-Epoch-Zeitstempel
    CT-/VT-Verhältnis	16 Bit	uint	1:1	–	Strom- und Spannungswandlerverhältnisse

    10. Nutzungshinweise

    Profilwahl:

    • Profil 0 = Vollmonitoring
    • Profil 1 = Spannungsqualität
    • Profil 2 = Leistungsanalyse
    • Profil 3 = Abrechnungsdaten
    • Profil 4 = Historische Daten

    Beispiel JavaScript:

    const voltage = raw_u_l1 / 10; // 2350 → 235.0 V
    const pf = raw_pf_l1 / 100;   // -85 → -0.85
    const net_energy = e_ta_a_i - e_ta_a_e;
    const ct_ratio = ct_act_prim / ct_act_sec;

    11. Kompatibilität und Hinweise

    • Firmware-Version ≥ 1.3 erforderlich
    • Payload-Auswertung nur bei fw_minor_ver ≥ 3 und status = 0
    • Alle Felder werden übertragen, es existieren keine Hidden Fields
    • Die Little-Endian-Byte-Reihenfolge ist bei der Dekodierung zu beachten
    • Die verschiedenen Profile ermöglichen eine Optimierung der Payload-Größe entsprechend dem jeweiligen Anwendungsfall
    • Profil 4 unterstützt Zeitreihenanalysen auf Basis von Unix-Epoch-Zeitstempeln
