1. Versionshistorie
| Version | Datum | Änderung |
|---|---|---|
| 1.0.0 | 18.02.2025 | Erstellung |
| 1.0.1 | 24.04.2026 | Formatierung, Versionshistorie |
2. Übersicht
Der Juno IP69k ID/TILT ist für die zuverlässige Neigungserkennung und Öffnungsdetektion von Klappen und Türen konzipiert. Der Sensor verfügt über keine eigenen Tracking-Mechanismen und muss passiv über das jeweilige Netzwerk getrackt werden. Der Juno ID/TILT ist wahlweise mit mioty® oder LoRaWAN® erhältlich. Mit einem präzisen Neigungssensor kann er Klappenöffnungen zuverlässig erkennen. Dank seiner robusten Bauweise und dem Schutzgrad IP69k ist er ideal für den Einsatz in anspruchsvollen Umgebungen und widersteht Staub, Wasser und hohem Druck.
3. Versionen
| Artikel Code | Features |
|---|---|
| S-JUNO-LOEU-ID | JUNO IP69k Temperatur, Neigungserkennung und Öffnungsdetektion LoRaWAN |
| S-JUNO-MIOTY-ID | JUNO IP69k Temperatur, Neigungserkennung und Öffnungsdetektion mioty |
| S-JUNO-IX-LOEU-ID | INDUSTRIAL JUNO IP69k Temperatur, Neigungserkennung und Öffnungsdetektion LoRaWAN |
| S-JUNO-IX-MIOTY-ID | INDUSTRIAL JUNO IP69k Temperatur, Neigungserkennung und Öffnungsdetektion mioty |
4. Allgemeine Eigenschaften
| Merkmal | Wert | Einheit |
|---|---|---|
| Dimensionen l×b×h | 86 × 86 × 25 | mm |
| Gewicht | < 200 | g |
| Betriebstemperatur | -25 bis +75 (erweiterter Temperaturbereich bitte anfragen. Temperaturbereich ist durch die maximale Betriebstemperatur der Primärzellen begrenzt) | °C |
| Betriebstemperatur maximal Gerät | 85 | °C |
| Lagertemperatur (empfohlen) | 15 bis +30 | °C |
| Rel. Luftfeuchtigkeit im Betrieb | 5 bis 99 | %RH |
| IP Rating | IP69k | |
| IK Rating | TBD | |
| Sensorik | Temperatur, rel. Luftfeuchtigkeit, Beschleunigungssensor | |
| Ampelfunktion | Nein | |
| Alarmfunktion akustisch | Ja, Buzzer | |
| Provisioning | NFC | |
| Material | PBT GF20 + ASA | |
| NFC Antenne | Integriert | |
| RF Antenne | Integriert | |
| Accelerometer | Ja | |
| Batterien | Primärzelle, wechselbar, AA | |
| Primärzelle Typ |
LoRaWAN, mioty: • 2 × 3,6 V LiSOCl₂ (empfohlen SAFT LS14500) |
|
| Gehäuse Farbe |
S-JUNO-XXXX: schwarz S-JUNO-IX-XXXX: seidengrau |
5. Konnektivität und RF-Spezifikation
| Merkmal | Wert | Einheit |
|---|---|---|
| RF Standards | MHz | |
| Frequenz LoRaWAN® / mioty® EU | 868 | MHz |
| Sendeleistung LoRaWAN® / mioty® EU | 14 | dBm |
| LoRa® MAC Layer Version | 1.0.4 |
6. Sensorspezifikation – Neigung
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | 0 bis 360 | ° |
| Genauigkeit | ±2 | ° |
| Auslösung im Low Power Mode für Öffnungsdetektion | ±60 | ° |
7. Sensorspezifikation – Temperatur des Beschleunigungssensors
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | -40 bis +85 | °C |
| Genauigkeit | ±0,8 | °C |

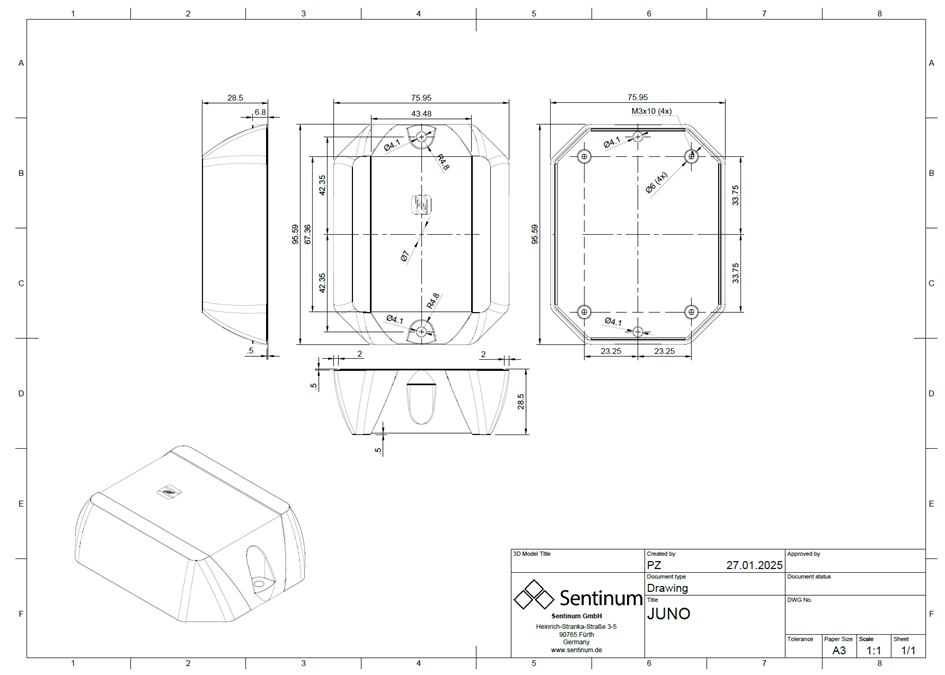

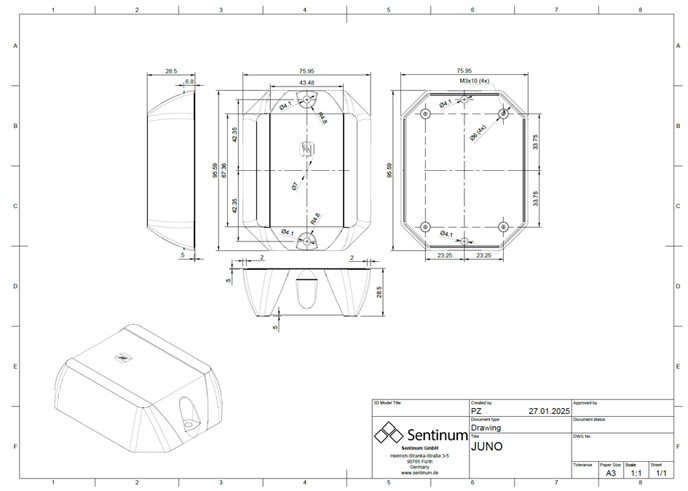

8. Technische Zeichnung

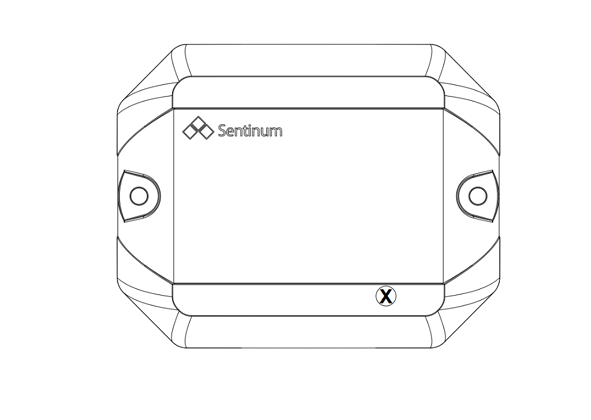

Position Magnetschalter
