In diesem Kapitel wird die Struktur der Telemetriedaten beschrieben. Die Anzahl der Bytes in der Payload hängt von der Konfiguration des Sensors ab. Der Aufbau der Daten hängt davon ab, welche Sensoren in Ihrem Produkt vorhanden sind. Im Prinzip hat jede Version einen Header. Dieser hat Informationen über die Version und den Status des Sensors und enthält außerdem einen Master-Messwert. Dieser Messwert kann einfach als der aktuelle Messwert angenommen werden. Nach dem Header folgt ein zusätzlicher Payload-Teil, der weitere Informationen enthält, wie z. B. spezielle Parameter für das Messprinzip oder Einstellungen zur Positions- und Öffnungserkennung. Nicht jeder Sensor hat einen zusätzlichen Payload-Teil.

Begriffe	Beschreibung
Byte No.	Byte Nummer beginnend bei 1
Alias	Verständlicher Name der Variablen
Beschreibung	Beschreibung der Variablen
Bezeichnung	Bezeichnung im Dataconverter
Einheit	Einheit der Variablen
Datahub .json Schlüssel	Schlüssel im .json bei Nutzung des Datahubs

Struktur des Modulschlüssels :

Byte 1		Byte 2
Bit 7 – 4	Bit 3 – 0	Bit 7 – 4	Bit 3 – 0
Basis-ID-Modul z. B. Sentiface, Senticom, Sentivisor	Major Version (SW/HW Version)	Minor Version (SW/HW Version)	Produkt Version (Sensoren, z.b. TH, THL, ACC, …)

Der Modulschlüssel des SENTIFACE-Moduls kann aus den ersten 2 Bytes jedes Uplinks entnommen werden. Der Modulschlüssel wird für den Downlink benötigt.

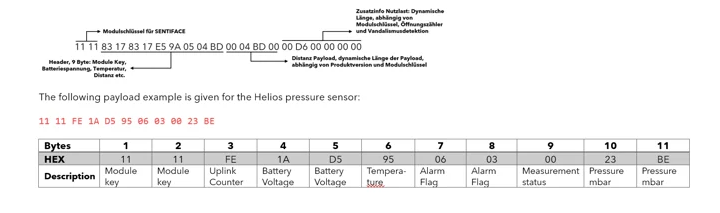

Uplink Beispiel :

Portbelegung für WiFi SSID Scan Payload, GNSS Scan Payload und reguläre Payload

Feature	LoRaWAN Port	Beschreibung
GNSS Scan Payload	192	Rohdaten (Satelliten-ID, Zeit, etc.) werden zum Geolocation-Backend gesendet.
WiFi SSID Scan Payload	197	Gescannte MAC-Adressen und RSSI-Daten werden zur Ortung übertragen.
Reguläre Telemetriedaten	1	Reguläre Payload-Daten des Sensors, z. B. Temperatur, relative Luftfeuchtigkeit, Winkel, Batteriespannung usw.

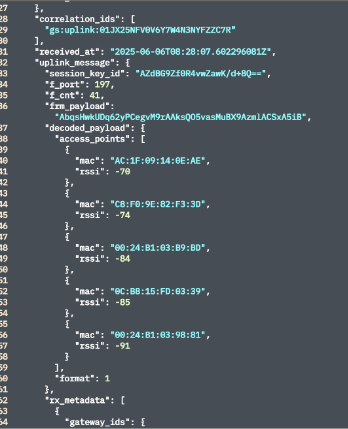

Beispiel für der WIFI SSID Scan Payload:

Dekodierung der WIF SSID Scan und GNSS Scan Daten

Für die Dekodierung der WIFI SSID SCAN und GNSS SCAN Daten können folgende Provider empfohlen werden:

Semtech LoRa Cloud (Abgekündigt Ende Juli 2025)

AWS

Tencent

Traxmate

Sentinum

Für on-prem Applikationen können lokale Datenbanken verwendet werden.

JUNO BSX Betriebsstundenzähler LoRaWAN® Payload Beschreibung

Artikelcode	Merkmale
S-JUNO-IX-LOEU-BSX-BM	INDUSTRIAL JUNO IP69k Betriebsstundenzähler mit Magnetfeldsensor LoRaWAN®
S-JUNO-IX-MIOTY-BSX-BM	INDUSTRIAL JUNO IP69k Betriebsstundenzähler mit Magnetfeldsensor mioty®
S-JUNO-IX-NBM1-BSX-BM	INDUSTRIAL JUNO IP69k Betriebsstundenzähler mit Magnetfeldsensor Cellular
S-JUNO-IX-LOEU-BSX-BM-TH	INDUSTRIAL JUNO IP67 Betriebsstundenzähler und TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Magnetfeldsensor LoRaWAN® – nur auf Anfrage und MOQ erhältlich
S-JUNO-IX-MIOTY-BSX-BM-TH	INDUSTRIAL JUNO IP67 Betriebsstundenzähler und TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Magnetfeldsensor mioty® – nur auf Anfrage und MOQ erhältlich
S-JUNO-IX-NBM1-BSX-BM-TH	INDUSTRIAL JUNO IP67 Betriebsstundenzähler und TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Magnetfeldsensor Cellular – nur auf Anfrage und MOQ erhältlich
S-JUNO-IX-LOEU-BSX	INDUSTRIAL JUNO IP69k Betriebsstundenzähler und TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Magnetfeldsensor LoRaWAN®
S-JUNO-IX-MIOTY-BSX	INDUSTRIAL JUNO IP69k Betriebsstundenzähler mit Vibrations- und Magnetfeldsensor mioty®
S-JUNO-IX-NBM1-BSX	INDUSTRIAL JUNO IP69k Betriebsstundenzähler mit Vibrations- und Magnetfeldsensor Cellular
S-JUNO-IX-LOEU-BSX-TH	INDUSTRIAL JUNO IP67 Betriebsstundenzähler mit Vibrations- und Magnetfeldsensor LoRaWAN® – nur auf Anfrage und MOQ erhältlich
S-JUNO-IX-MIOTY-BSX-TH	INDUSTRIAL JUNO IP67 Betriebsstundenzähler mit Vibrations- und Magnetfeldsensor mioty® – nur auf Anfrage und MOQ erhältlich
S-JUNO-IX-NBM1-BSX-TH	INDUSTRIAL JUNO IP67 Betriebsstundenzähler mit Vibrations- und Magnetfeldsensor Cellular – nur auf Anfrage und MOQ erhältlich

Byte Nummer	Alias Name	Einheit	Bezeichnung im Payload Decoder	Modulschlüssel	Datahub .json Schlüssel
1 – 2	Modulschlüssel		module_key	XXX1	module_key
Beschreibung: Byte 1: • 4 Bit MSB: Modulcode. Bei Mioty ausschließlich „Sentiface" Telemetrie-Modul, d.h. stets 0x1. • 4 Bit LSB: Major Version. FW der gleichen Major-Version, aber größerer Minor-Version bleibt mit älteren Decodern kompatibel. Die Anzahl der Bytes kann sich jedoch ändern! Byte 2: • 4 Bit MSB: Minor Version. Neue SW-Versionen können inkrementell neue Telemetriedatenpakete hinzufügen. • 4 Bit LSB: Sub-/Produktversion. Bei Helios kodieren diese Bits die konkrete Konfiguration angeschlossener Sensorik.
3	Uplink Zähler		uplink_counter	XXX1	uplink_counter
Beschreibung: Uplink Zähler: Protokollunabhängiger Zähler, der maximal bis 255 reicht. Danach beginnt der Zähler wieder bei 0.
4 – 5	Batteriespannung	mV	battery_voltage	XXX1	battery_voltage
Beschreibung: Aktuelle Spannung der Batterie in Millivolt. Spannung in Volt berechnet mit: `battery_voltage = (dataBytes[3] << 8 \| dataBytes[4]) / 1000.0`
6	Interne Temperatur	°C	internal_temperature	XXX1	internal_temperature
Beschreibung: Temperatur des Controllers (ungefähr ±2°C). Formel: `internal_temperature = \|bytes[6] - 128\|`
7 – 10	Betriebszeit		operating_seconds	XXX1	operating_seconds
Beschreibung: Betriebszeit in Sekunden seit letztem Reset oder Batteriewechsel.
11 – 14	Zyklen		cycles	XXX1	cycles
Beschreibung: Anzahl der Startzyklen (wie oft die Maschine angelaufen ist).
15 – 16	ON/OFF Rate		utilization_rate	XXX1	utilization_rate
Beschreibung: Verhältnis zwischen ON-Zeit und OFF-Zeit seit dem letzten Uplink (z.B. 10 / 100 → 0.1 %).
17	Aktivität		is_active	XXX1	is_active
Beschreibung: Zeigt an, ob eine Aktivität festgestellt wurde.
18 – 19	Temperatur	°C	temperature	XXX1	temperature
Beschreibung: Genauer Temperaturwert, berechnet als: `decoded.temperature = ((bytes[idx++] << 8) \| bytes[idx++]) / 10 – 100` Nur bei TH-Version.
20	Rel. Luftfeuchtigkeit	%RH	humidity	XXX1	humidity
Beschreibung: Relative Luftfeuchtigkeit (nur bei TH-Version).
