1. Versionshistorie
| Version | Datum | Änderung |
|---|---|---|
| 1.0.0 | 18.02.2025 | Erstellung |
| 1.0.1 | 24.04.2026 |
Formatierung Versionshistorie |
2. Versionen
| Artikel Code | Features | |
|---|---|---|
| S-JUNO-LOEU-TH | JUNO IP67 TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Neigungserkennung und Öffnungsdetektion LoRaWAN | |
| S-JUNO-MIOTY-TH | JUNO IP67 TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Neigungserkennung und Öffnungsdetektion mioty | |
| S-JUNO-NB-TH | JUNO IP67 TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Neigungserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1 | |
| S-JUNO-IX-LOEU-TH | INDUSTRIAL JUNO IP67 TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Neigungserkennung und Öffnungsdetektion LoRaWAN | |
| S-JUNO-IX-MIOTY-TH | INDUSTRIAL JUNO IP67 TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Neigungserkennung und Öffnungsdetektion mioty | |
| S-JUNO-IX-NB-TH | INDUSTRIAL JUNO IP67 TH Sensor, Temperatur und rel. Luftfeuchtigkeit mit Neigungserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1 | |
3. Allgemeine Eigenschaften
| Merkmal | Wert | Einheit |
|---|---|---|
| Dimensionen (L × B × H) | 86 × 86 × 25 | mm |
| Gewicht | < 200 | g |
| Betriebstemperatur | -25 bis +75 (erweiterter Temperaturbereich bitte anfragen. Temperaturbereich ist durch die maximale Betriebstemperatur der Primärzellen begrenzt) | °C |
| Betriebstemperatur maximal Gerät | 85 | °C |
| Lagertemperatur (empfohlen) | 15 bis +30 | °C |
| Rel. Luftfeuchtigkeit im Betrieb | 5 bis 99 | %RH |
| IP Rating | IP67 / IP65 | |
| IK Rating | TBD | |
| Sensorik | Temperatur, rel. Luftfeuchtigkeit, Beschleunigungssensor | |
| Ampelfunktion | Nein | |
| Alarmfunktion akustisch | Ja, Buzzer | |
| Provisioning | NFC | |
| Material | PBT GF20 + ASA | |
| NFC Antenne | Integriert | |
| RF Antenne | Integriert | |
| Accelerometer | Ja | |
| Batterien | Primärzelle, wechselbar, AA | |
| Primärzelle Typ |
LoRaWAN, mioty: • 2 × 3,6 V LiSOCl₂ (empfohlen: SAFT LS14500) Cellular: • 2 × 3 V LiMnO₂ Spiral AA Zelle • 2 × 3,6 V LiSOCl₂ Spiral AA Zelle |
|
| Gehäuse Farbe |
S-JUNO-XXXX: schwarz S-JUNO-IX-XXXX: seidengrau |
4. Konnektivität und RF Spezifikation
| Merkmal | Wert | Einheit |
|---|---|---|
| RF Standards | MHz | |
| Frequenz LoRaWAN® / mioty® EU | 868 | MHz |
| Frequenz Mobilfunk | Band 8, 20 (900 MHz, 800 MHz) | dBm |
| Sendeleistung LoRaWAN® / mioty® EU | 14 | dBm |
| Sendeleistung NB-IoT | 23 | dBm |
| LoRa® mac layer version | 1.0.4 |

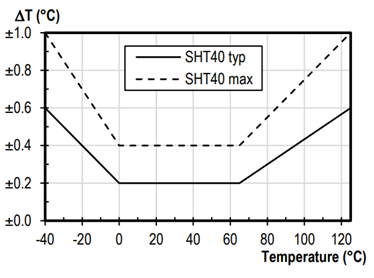

5. Sensorspezifikation – Temperatur
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | -40 bis +125 | °C |
| Drift (Langzeit) | < 0,03 | °C/Jahr |
| Genauigkeit | ± 0,2 | °C |
| Auflösung | 0,1 | °C |
| Wiederholgenauigkeit | 0,2 | °C |
Genauere Temperatursensoren auf Anfrage erhältlich.

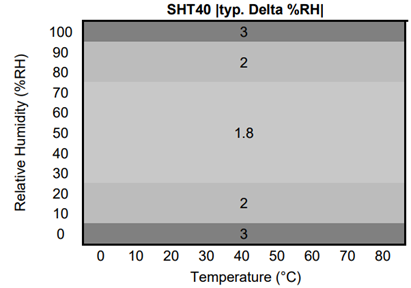

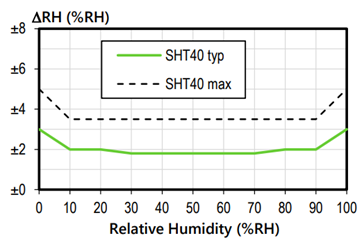

6. Sensorspezifikation – Rel. Luftfeuchtigkeit
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | 0 bis +100 | %RH |
| Drift (Langzeit) | < 0,25 | %RH/Jahr |
| Genauigkeit | ± 1,8 | %RH |
| Auflösung | 1 | %RH |
| Wiederholgenauigkeit | 0,25 | %RH |
7. Sensorspezifikation – Neigung
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | 0 bis 360 | ° |
| Genauigkeit | ± 2° | ° |
| Auslösung im Low-Power-Mode für Öffnungsdetektion | ± 60 | ° |
8. Sensorspezifikation – Temperatur Beschleunigungssensor
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | -40 bis +85 | °C |
| Genauigkeit | ± 0,8 | °C |

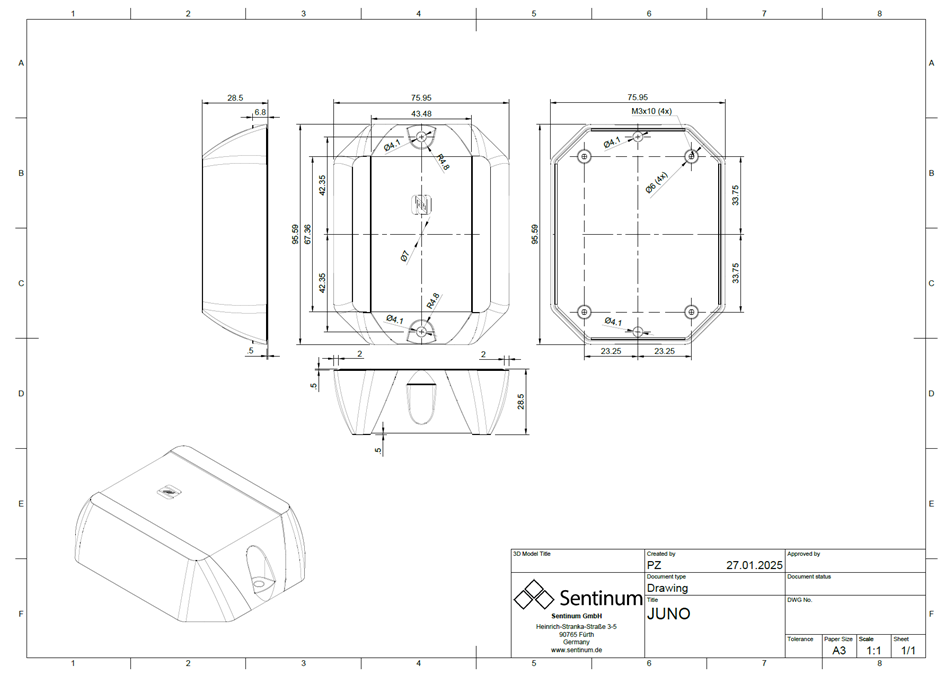

9. Technische Zeichnung

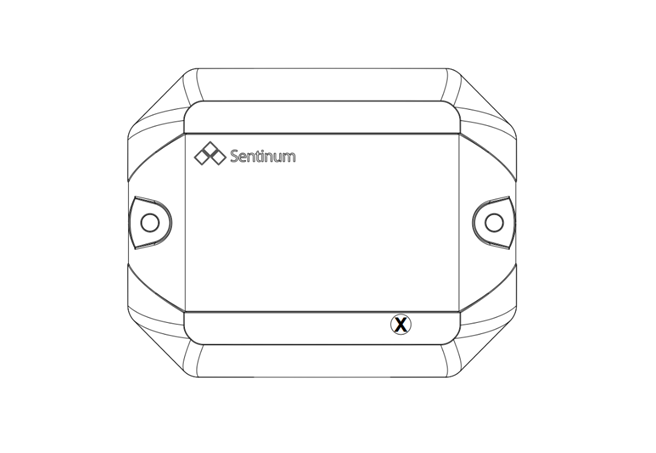

Position Magnetschalter
Orientierung der Achsen – Beschleunigungssensor
