1. Versionshistorie
| Version | Datum | Änderung |
|---|---|---|
| 1.0.0 | 18.02.2025 | Erstellung |
| 1.0.1 | 24.04.2026 |
|
2. Überblick
Der Juno Tracker ist ein vielseitiger Tracker, der mioty®, LoRaWAN® oder cellular Technologien wie z.B. NB-IoT und LTE-CAT-M1 für eine zuverlässige und energieeffiziente Datenübertragung nutzt. Der Tracker ist in unterschiedlichen Versionen z.B. auch für das Kühlkettenmonitoring verfügbar. Durch seine robuste Bauweise und das IP69k/IP67 Rating ist er optimal für den Einsatz in anspruchsvollen Umgebungen geeignet und widersteht Staub, Wasser und hohen Drücken.
3. Versionen
| Artikel Code | Features |
|---|---|
| S-JUNO-LOEU-TRACK | JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion LoRaWAN®, GNSS Scan, WIFI SSID Scan |
| S-JUNO-MIOTY-TRACK | JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion LoRaWAN, GNSS Scan, WIFI SSID Scan mioty® |
| S-JUNO-iX-LOEU-TRACK | INDUSTRIAL JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion LoRaWAN®, GNSS Scan, WIFI SSID Scan |
| S-JUNO-iX-MIOTY-TRACK | INDUSTRIAL JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion mioty®, GNSS Scan, WIFI SSID Scan |
| S-JUNO-LOEU-TH-TRACK | JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion LoRaWAN® |
| S-JUNO-MIOTY-TH-TRACK | JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion mioty® |
| S-JUNO-IX-LOEU-TH-TRACK | INDUSTRIAL JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion LoRaWAN® |
| S-JUNO-IX-MIOTY-TH-TRACK | INDUSTRIAL JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion mioty® |
| S-JUNO-NBM1-TRACK-2 | JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit SIM Karten Schacht, zwei Batterien |
| S-JUNO-NBM1-TRACK-3 | JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit on Board SIM, drei Batterien |
| S-JUNO-IX-NBM1-TRACK-2 | INDUSTRIAL JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit SIM Karten Schacht, zwei Batterien |
| S-JUNO-IX-NBM1-TRACK-3 | INDUSTRIAL JUNO Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit on Board SIM, drei Batterien |
| S-JUNO-NBM1-TH-TRACK-2 | JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit SIM Karten Schacht, zwei Batterien |
| S-JUNO-NBM1-TH-TRACK-3 | JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit on Board SIM, drei Batterien |
| S-JUNO-IX-NBM1-TH-TRACK-2 | INDUSTRIAL JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit Tracker mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit SIM Karten Schacht, zwei Batterien |
| S-JUNO-IX-NBM1-TH-TRACK-3 | INDUSTRIAL JUNO IP67 TH Tracker, Temperatur und rel. Luftfeuchtigkeit mit Neigungs- und Aktivitätserkennung und Öffnungsdetektion NB-IoT, LTE-CAT-M1, GNSS, WIFI SSID Scan, mit on Board SIM, drei Batterien |
4. Allgemeine Eigenschaften
| Merkmal | Wert | Einheit |
|---|---|---|
| Dimensionen lxbxh | 86x86x25 | mm |
| Gewicht | < 200 | g |
| Betriebstemperatur | -25 bis +75 (erweiterter Temperaturbereich bitte anfragen. Temperaturbereich ist durch die maximale Betriebstemperatur der Primärzellen begrenzt) | °C |
| Betriebstemperatur maximal Gerät | 85 | °C |
| Lagertemperatur (empfohlen) | 15 bis +30 | °C |
| Rel. Luftfeuchtigkeit im Betrieb | 5 bis 99 | %RH |
| IP Rating |
|
|
| IK Rating | TBD | |
| Sensorik | Temperatur, rel. Luftfeuchtigkeit, Beschleunigungssensor | |
| Ampelfunktion | nein | |
| Alarmfunktion akustisch | Ja, Buzzer | |
| Provisioning | NFC | |
| Material | PBT GF20 + ASA | |
| NFC Antenne | Integriert | |
| RF Antenne | Integriert | |
| Accelerometer | Ja | |
| Batterien | Primärzelle, wechselbar, AA | |
| Primärzelle Typ |
LoRaWAN®, mioty®: • 2 x 3,6V LiSOCl2 (empfohlen SAFT LS14500) Cellular: • 2 x 3V LiMnO2 Spiral AA Zelle • 2 x 3,6V LiSOCl2 Spiral AA Zelle |
|
| Gehäuse Farbe |
S-JUNO-XXXX schwarz S-JUNO-IX-XXXX seidengrau |
|
| Montage und Installation |
|
5. Konnektivität und RF Spezifikation
| Merkmal | Wert | Einheit |
|---|---|---|
| RF Standards | MHz | |
| Frequenz LoRaWAN®/mioty® EU | 868 | MHz |
| Frequenz Mobilfunk | Band 8, 20 (900 MHz, 800MHz) | dBm |
| Sendeleistung LoRaWAN®/mioty® EU | 14 | dBm |
| Sendeleistung NB-IoT | 23 | dBm |
| LoRa® mac layer version | 1.0.4 |
6. Übersicht Trackingfeatures
| Artikelnummer | Funkstandard | 2,4 GHz Scan | 5 GHz Scan | Maximale Anzahl der MAC Adressen |
|---|---|---|---|---|
| S-JUNO(-iX)-LOEU-TRACK | LoRaWAN® | ✔ | X | 6 |
| S-JUNO(-iX)-LOEU-TH-TRACK | LoRaWAN® | ✔ | X | 6 |
| S-JUNO(-iX)-NBM1-TRACK-2 | Cellular | ✔ | ✔ | 20 |
| S-JUNO(-iX)-NBM1-TRACK-3 | Cellular | ✔ | ✔ | 20 |
| S-JUNO(-iX)-NBM1-TH-TRACK-2 | Cellular | ✔ | ✔ | 20 |
| S-JUNO(-iX)-NBM1-TH-TRACK-3 | Cellular | ✔ | ✔ | 20 |
| S-JUNO(-iX)-MIOTY-TRACK | mioty® | ✔ | ✔ | 20 |
| S-JUNO(-iX)-MIOTY-TH-TRACK | mioty® | ✔ | ✔ | 20 |
7. Lokalisierung LoRaWAN Sensoren
| Merkmal | Wert | Einheit |
|---|---|---|
| WIFI SSID Scan | Bis zu 6 MAC Adressen auf Port 199 | |
| WIFI SSID Scan Frequenz | 2,4 | GHz |
| WIFI SSID Scan Genauigkeit | 6 bis 50 | m |
| GNSS | GNSS Scan mit GPS und BeiDou | |
| GNSS Genauigkeit | 10 bis 100 | m |
| Antenne | Integriert | |
| Chipset | LR1110 | |
| Feature für on-Prem indoor Tracking | Anpassung durch Konfiguration, dass bis zu 5 MAC Adressen und RSSI Werte in der standard uplink Payload übertragen werden | |
| Tracking im LoRaWAN | Netzwerkabhängig | |
| Tracking in Motion | Ja |
8. Lokalisierung Cellular Sensoren
| Merkmal | Wert | Einheit |
|---|---|---|
| WIFI SSID Scan | Bis zu 20 MAC Adressen | |
| WIFI SSID Scan Frequenz | 2,4 und 5 | GHz |
| WIFI SSID Scan Genauigkeit | 2 bis 50 | m |
| GNSS | GPS, Galileo, GLONASS, BeiDou | |
| GNSS Genauigkeit | 5 bis 100 | m |
| Antenne | Integriert | |
| Cell Locate | Unterstützt | |
| Tracking in Motion | Ja |

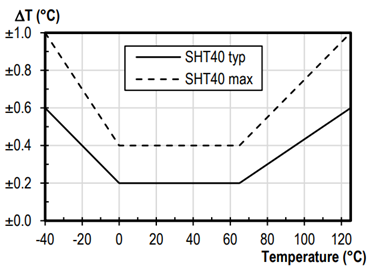

9. Sensorspezifikation Temperatur
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbreich | -40 bis +125 | °C |
| Drift (long-term) | < 0,03 | °C/Jahr |
| Genauigkeit | +/-0,2 | °C |
| Auflösung | 0,1 | °C |
| Wiederholgenauigkeit | 0,2 | °C |
Genauere Temperatursensoren auf Anfrage erhältlich.

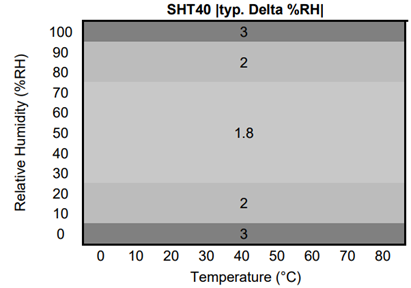

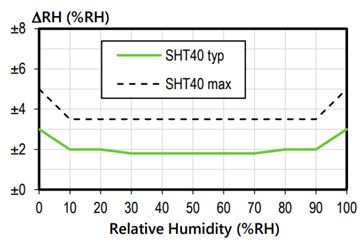

10. Sensorspezifikation Rel. Luftfeuchtigkeit
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbreich | 0 bis +100 | %RH |
| Drift (long-term) | < 0,25 | %RH/Jahr |
| Genauigkeit | +/-1,8 | %RH |
| Auflösung | 1 | %RH |
| Wiederholgenauigkeit | 0,25 | %RH |
11. Sensorspezifikation Neigung
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbreich | 0 bis 360 | ° |
| Genauigkeit | +/-2° | ° |
| Auslösung im low power mode für Öffnungsdetektion | +/-60 | ° |
12. Sensorspezifikation Temperatur Beschleunigungssensor
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbreich | -40 bis +85 | °C |
| Genauigkeit | +/-0,8 | °C |
13. Technische Zeichnung
