📄 Das PDF kann oben angesehen werden oder
hier heruntergeladen werden
.
1. Versionen
| Artikel Code | Features |
|---|---|
| S-NYXX-LOEU-THL | NYX, LoRaWAN EU, Temperatur, rel. Luftfeuchtigkeit und Umgebungslichtindikator |
| S-NYXX-MIOTY-THL | NYX, mioty EU, Temperatur, rel. Luftfeuchtigkeit und Umgebungslichtindikator |
2. Allgemeine Eigenschaften
| Merkmal | Wert | Einheit |
|---|---|---|
| Abmaße | 86,5 × 67 × 8,5 (ohne Wandhalterung) | mm |
| Gewicht | 120 | g |
| Betriebstemperatur | 5 – 60 | °C |
| Lagertemperatur | 15 – 25 | °C |
| Rel. Luftfeuchtigkeit im Betrieb | 5 – 90 | %RH |
| IP Rating | 21 | |
| Sensorik | Temperatur, rel. Luftfeuchtigkeit, Umgebungslicht | |
| Ampelfunktion | Ja, LEDs | |
| Alarmfunktion akustisch | Buzzer, Piepton | |
| Provisionierung | NFC | |
| Material | ABS | |
| NFC Antenne | Integriert | |
| BLE Antenne | – | |
| RF Antenne | Integriert | |
| Accelerometer | – | |
| Batterien | Supercap, Pouch Zellen, nicht wechselbar | |
| Primärzelle Typ | – | |
| Sekundärzelle | Supercap, Pouch Zellen |
3. Konnektivität und RF Spezifikation
| Merkmal | Wert | Einheit |
|---|---|---|
| Sub 1 GHz RF Standards | LoRaWAN®, mioty® | |
| Frequenz LoRaWAN, mioty EU | 868 | MHz |
| Frequenz Mobilfunk | Band 8, 20 | |
| Sendeleistung LoRaWAN/mioty EU | 14 | dBm |
| Sendeleistung Mobilfunk | Nicht vorhanden | dBm |
| LoRa MAC Layer Version | 1.0.4 | |
| Regional Parameters Version | RP002 Regional Parameters 1.0.3 |
4. Sensorspezifikation Temperatur
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | -40 bis +125 | °C |
| Drift (langfristig) | < 0,02 | °C |
| Auflösung | 0,1 | °C |
| Genauigkeit | ±0,2 | °C |
| Wiederholgenauigkeit | 0,2 | °C |
5. Sensorspezifikation rel. Luftfeuchtigkeit
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | 0 bis 100 | %RH |
| Drift (langfristig) | < 0,25 | %RH/Jahr |
| Auflösung | 1 | %RH |
| Genauigkeit | ±2,0 | %RH |
| Wiederholgenauigkeit | 0,1 | %RH |
6. Sensorspezifikation Umgebungslichtsensor
| Merkmal | Wert | Einheit |
|---|---|---|
| Messbereich | 0,01 bis 83.000 | lux |
| Auflösung | 1 | lux |
7. Laufzeiten
Positive Energiebilanz bei 400 lux über 7 Stunden am Tag bei einer Messrate von 5 Minuten und einer Sendefrequenz von 2 Stunden.

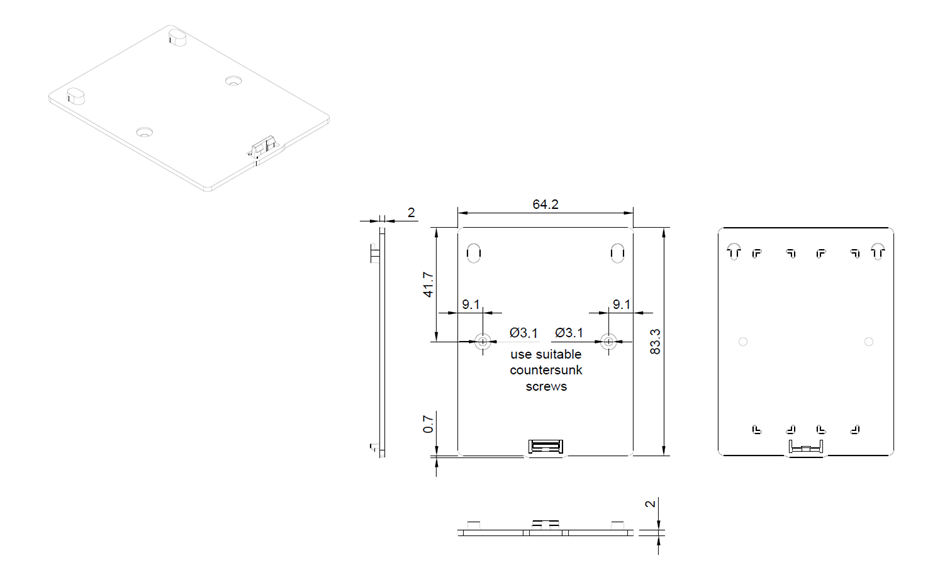

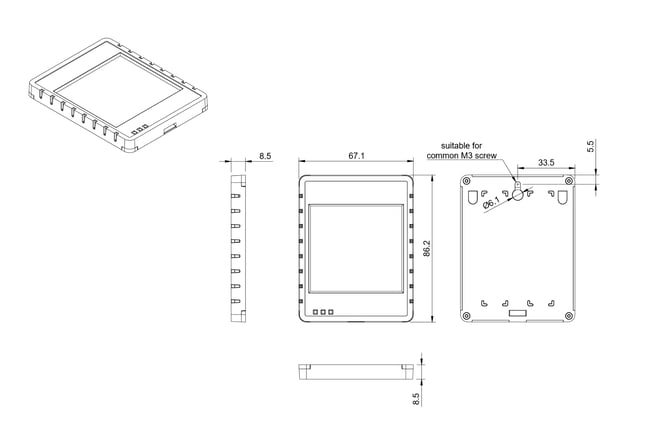

8. Technische Zeichnungen
