      Nyx Quick start Guide

      Sie suchen den Nyx quickstart Guide ?

      Hier finden Sie den Quickstart-Guide für den Nyx👉

      Nyx-Folie2 2 1 (2)

      Bitte beachten Sie die Warnungen und Hinweise aus der Betriebsanleitung, um die Sicherheit für Sie, Ihr Umfeld und den Sensor zu gewährleisten!

      Montage und Instalation

      Installieren Sie zunächst die Wandhalterung an einer Innenraumwand in einer Höhe zwischen 1,50m und 1,80m, an einem gut belichteten Ort mit mindestens 400Lux pro Tag. Achten Sie darauf, dass der Sensor mindestens 20cm Abstand zu Personen hat und sich in einer Umgebung unterhalb von 2000m über dem Meeresspiegel befindet. Nutzen Sie für die Befestigung entweder die mitgelieferten Klebestreifen oder geeignete Schrauben. Setzen Sie anschließend den Sensor in die Wandhalterung ein, bis er sicher einrastet, und nehmen Sie ihn in Betrieb.

      NFC Parametrisierung und Lage des NFC Tags

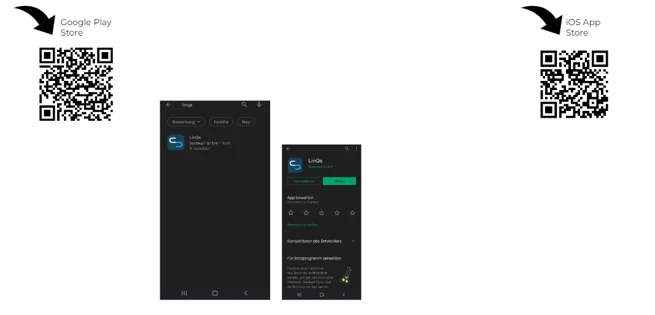

      1. Der Sensor wird im bereits eingeschalteten Zustand geliefert. Die Aktivierung erfolgt über eine NFC App. Dazu wird ein Smartphone benötigt. Die App kann in den jeweiligen App Stores heruntergeladen werden. Suchen Sie dazu einfach nach “Sentinum LinQs” und laden Sie die LinQs App herunter.


      2. Lokalisieren Sie zuerst den Tag auf dem Sensor und dann den Reader an Ihrem Endgerät. Die Lage des NFC Tags finden Sie an folgender Position:Form









      Payload decoder Nyx series

      function decodeUplink(input) {



          var decoded = {};

          var bytes = input.bytes;



          if (input.fPort == 1) { //TELEMETRY



              //decode header

              decoded.base_id = bytes[0] >> 4;

              decoded.major_version = bytes[0] & 0x0F;

              decoded.minor_version = bytes[1] >> 4;

              decoded.product_version = bytes[1] & 0x0F;

              decoded.up_cnt = bytes[2];

              decoded.battery_voltage = ((bytes[3] << 8) | bytes[4]) / 1000.0;

              decoded.internal_temperature = ((bytes[5] << 8) | bytes[6]) / 10 - 100;

              decoded.networkBaseType = 'lorawan';

              decoded.networkSubType = 'tti';

              var it = 7;

              if (decoded.major_version >= 1) {

                  it = 7;

                  //Luftfeuchte ist bei allen Varianten enthalten

                  decoded.humidity = bytes[it++];

                  decoded.dew_point = ((bytes[it++] << 8) | bytes[it++]) / 10 - 100;

                  decoded.alarm_level = bytes[it++]; //Alarm-Level, entspricht grün, gelb, rot



                  if (decoded.product_version & 0x01) { //  Lux Sensor

                      var raw_lux = (bytes[it++] << 8 | bytes[it++]);

                      // decoded.lux_status = raw_lux != 0xffff ? 0 : 1; //raw value is 0xFFFF in case of error

                      decoded.lux = (1 << (raw_lux >> 12)) * (raw_lux & 0x0FFF) * 0.01;

                  }



                  if (decoded.product_version & 0x04) { //  Has Bme688 Sensor

                      decoded.bme_status = bytes[it++];

                      decoded.pressure = (bytes[it++] << 8 | bytes[it++]);

                      if (decoded.product_version & 0x02) { // Has IAQ Feature

                          decoded.iaq_status = bytes[it++];

                          decoded.iaq_index = (bytes[it++] << 8 | bytes[it++]);

                      }

                  }

              }

          }



          return {

              data: decoded,

              warnings: [],

              errors: []

          };



      }

      Dokumentation Links

      Die Links für die weiteren Dokumentationen des Nyx finden Sie hier:
