SentiGate Outdoor Technisches Datenblatt

Suchen Sie das technische Datenblatt für das SentiGate-Gateway?

Hauptspezifikation

Systemhardware

Funktion

Spezifikation

Einheit

Wi‑Fi‑Frequenz

2.400–2.4835 (802.11b/g/n)

GHz

Ethernet Port

RJ45 (10/100 Mbps)

-

Console Port

RJ45 (RS232)

-

Stromversorgung

PoE (IEEE 802.3af), 42–57

VDC

Leistungsaufnahme

12

W

Gehäuse

Aluminum

-

Schutzart

IP65

-

WI-FI spezifikationen

Funktion

Spezifikation

Einheit

Empfangsempfindl-

ichkeit (RX)

-95  (Min)

dBm

Sendeleistung (TX)

20  (Max)

dBm

Kanäle

1-13

-

Mobilfunk-Moduls spezifikationen

Funktion

Spezifikation

Einheit

SIM Typ

Nano SIM Karte

-

Unterstützte Bänder (EMEA)

LTE FDD: B1, B3, B7, B8, B20, B28A; WCDMA: B1, B8; GSM: 900/1800 MHz

-

Unterstützte Bänder (NA)

LTE FDD: B2, B4, B5, B12, B13; WCDMA: B2, B4, B5

-

Antennenanschlüsse

Antenna Typ

Spezifikation

Einheit

LoRa

N- Typ‑Buchse

-

Wi-Fi

2 × N‑Typ‑Buchsen

-

LTE

2 × N‑Typ‑Buchsen (nur LTE‑Modelle)

-

GPS

1 × N-Typ Bchse

-

LoRaWAN® RF spezifikationen

Funktion

Spezifikation

Einheit

Konzentrator‑Chip

Semtech SX1303 (mPCIe‑Formfaktor, bis zu 2 Karten)

Kanalanzahl

RX‑Empfindlichkeit

≤ –139

dBm

TX‑Leistung

≤ 27

dBm

Unterstützte Frequenzbänder

EU868+ ISM- Subbänder



Mobilfun Schnittstelle

Funktion

Spezifikation

Einheit

SIM Format

Nano SIM



WCDMA (EG95-E)

B1, B8

GSM (EG95-E)

900 / 1800

MHz

LTE‑Bänder (EG95‑NA)

B2, B4, B5, B12, B13

WCDMA (EG95-NA)

B2, B4, B5

Stromversorgung

VERSORGUNGSART

SPEZIFIKATION

EINHEIT

Primäre Stromquelle

PoE (Power over Ethernet), IEEE 802.3af

-

Spannungsbereich

(PoE)

42V to 57V DC

VDC

Leistungsaufnahme

12W

W

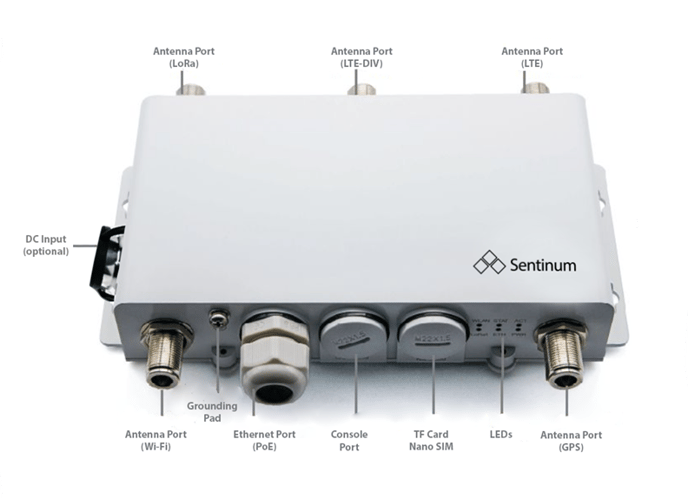

Schnittstellen

SD Karte

 Die SentiGate ist mit einer vorinstallierten SD‑Karte ausgestattet, auf der wichtige Systemprotokolle und Konfigurationsdaten gespeichert werden. Entfernen oder entnehmen Sie die SD‑Karte nicht, da dies zu Datenverlust oder Fehlfunktionen führen kann

Antennenanschlüsse

Die Verfügbarkeit von Antennenanschlüssen hängt vom jeweiligen Modell und der Konfiguration ab. Bei Modellen ohne 4G‑Unterstützung sind die LTE‑Ports versiegelt, um eine Fehlverwendung zu verhindern. Schließen Sie nur Antennen an die entsprechend beschrifteten aktiven Ports Ihres Modells an.

Stromoptionen: DCEingang & Battery Plus (Optional)

Obwohl die SentiGate primär über PoE versorgt wird, verfügen einige Varianten zusätzlich über einen DC‑Eingang (9 – 24 VDC). Dieser ist für das Battery‑Plus‑System ausgelegt und ermöglicht alternative oder Backup‑Stromquellen – ideal für solarbetriebene oder abgelegene Installationen.

Der DC‑Eingang ist nur bei Modellen mit Battery‑Plus‑Unterstützung verfügbar. Prüfen Sie die Spezifikation Ihres Geräts auf Kompatibilität.

LED Anzeigen

leds

Statusanzeige

pwr

Power‑LED: leuchtet, wenn das Gerät eingeschaltet ist

eth

·         ON: Link aktiv

·         OFF: Link inaktiv

·         Blinkt: Datenverkehr

LoRa

·         ON: LoRa module 1 aktiv

·         OFF: LoRa module 1 inaktiv

·         Blinkt : LoRa module 1 LoRa‑Datenverkehr

ACT (LTE)

·         Langsames Blinken (200 ms an / 1800 ms aus): Netzsuche

·         Langsames Blinken (200 ms aus / 1800 ms an): Leerlauf (online)

·         Schnelles Blinken: Datenverkehr

WLAN

AP Mode

·         ON: WLAN ist aktiv

·         Blinkt : Datenverkehr

STA Mode

·         Langsames Blinken (1 Hz): nicht verbunden

·         ON: Verbunen

·         Blinkt: Datenverkehr

Funktionen der Reset-Taste

Die Funktionen der Reset-Taste sind wie folgt:

  • Kurzer Tastendruck: Startet das Gateway neu.
  • Langer Tastendruck (5 Sekunden oder länger): Setzt die Werkseinstellungen zurüc

WI-FI RF Spezifikation

Funktion

Spezifikation

Funkstandard

IEEE 802.11b / g / n

Betriebsfrequenz

ISM band: 2.412~2.472 (GHz)

Kanäle

2.4 GHz: 1-13

Sendeleistung pro Kette*

802.11b
1 Mbps: 19 dBm
11 Mbps: 19 dBm
802.11g
6 Mbps: 18 dBm
54 Mbps: 16 dBm
802.11n (2.4 GHz)
MCS0 (HT20): 18 dBm
MCS7 (HT20): 16 dBm
MCS0 (HT40): 17 dBm
MCS7 (HT40): 15dBm

Empfangsempfindlichkeit (typ.)

802.11b
1 Mbps: 95 dBm
11 Mbps: 88 dBm
802.11g
6 Mbps: 90 dBm
54 Mbps: 75 dBm
802.11n (2.4 GHz)
MCS0 (HT20): 89 dBm
MCS7 (HT20): 72 dBm
MCS0 (HT40): 86 dBm
MCS7 (HT40): 68 dBm

Mechanische Daten

Parameter

Wert

Einheit

Abmessungen

224x 121 x 42

mm

Gewicht

1.3

Kg

Gehäusematerial

Aluminum



Schutzart

IP65



Umweltbedingungen

Bedingung

Wert

Einheit

Betriebstemperatur

-30 to +55

°C

Lagertemperatur

-40 to +85

°C

Betriebsluftfeuchte

0 ~ 95

%RH

Lagerluftfeuchte

0 ~ 95

%RH

Lieferumfang

Modell

Enthaltenes Zubehör

8 Kanäle mit 4G

·         1 x  SentiGate Geräte (8-channel LoRaWAN® gateway mit integriertem LTE‑Modul

·         1 × GPS‑Antenne

·         1 × 2,4 GHz‑Wi‑Fi‑Antenne

·         1 × PoE‑Injector

·         1 × Montagesatz

·         1 × Benutzerhandbuch

16 Kanäle mit 4G

·         (16‑Kanal‑LoRaWAN®‑Gateway mit integriertem LTE‑Modul)

·          1 × GPS‑Antenne

·          1 × 2,4 GHz‑Wi‑Fi‑Antenne

·          1 × PoE‑Injector

·          1 × Montagesatz

·          1 × Benutzerhandbuch
