      Febris CO2 Betriebsanleitung

      Sie suchen die Febris CO2 Betriebsanleitung?

      Hier finden Sie eine Betriebsanleitung für den Febris CO2 Sensor.

      Febris_2-2

      Symbole und Erklärungen

      📢 Warnungen und wichtige Informationen über potenzielle Gefahren oder Beschädigungen

      💡 Wichtige Hinweise die zum reibungsfreien Betrieb der Geräte nötig sind

      Sicherheitshinweise

      📢 Bitte beachten:

      • Beachten Sie die Sicherheitshinweise und Installationsanweisungen in der Anleitung und der Montageliste.
      • Beachten Sie, dass die Installationsumgebung den vorgeschriebenen Einsatzbereichsrichtlinien entspricht. Halten Sie Temperatur und andere Grenzwerte zu jederzeit ein.
      • Das Gerät darf nur in den in den technischen Spezifikationen vorgegebenen Bereichen eingesetzt werden.
      • Das Gerät darf nur für den beschriebenen Einsatzzweck verwendet werden.
      • Die Sicherheit und Funktionsfähigkeit kann nicht mehr garantiert werden, wenn das Gerät modifiziert oder erweitert wird.
      • Der Zweck des Sensors ist das Monitoring der Luftqualität in Innenräumen.
        • Benutzen Sie den Sensor nicht in sicherheitskritischen Anwendungen!
        • Der Sensor ist ausdrücklich nicht zur Überwachung von Kohlenstoffmonoxid CO geeignet!
        • Der Sensor ist kein Rauchmelder!
      • Der Sensor darf nicht an Decken oder Böden montiert werden
      • Der Betrieb des Sensors ist nur bis maximal 2000 Meter über Normal Null zugelassen.
      • Aufgrund der Human-Exposure-Vorschrift ist ein Mindestabstand zwischen Gerät und Personen von 20cm einzuhalten.

      📢 Falls das Gerät inkorrekt installiert wird

      • Könnte es nicht ordnungsgemäß funktionieren.
      • Könnte es permanent beschädigt werden.
      • Könnte es eine Verletzungsgefahr darstellen.

      📢 Bitte beachten:

      • Eine unsachgemäße Handhabung wie z.B. unsachgemäße mechanische Belastung, wie z.B. beim fallen lassen des Gerätes kann es zu Beschädigungen kommen.

      📢 Bitte beachten CO2 Sensor:

      • Das CO2 Messmodul ist besonders empfindlich gegenüber mechanischer Belastung. Ein Fall, auch aus geringer Höhe, sowie Stöße und Schläge können das Gerät beschädigen. Das kann zu Fehlmessungen führen.

      Weiterführende Dokumentation

      Bitte beachten Sie die Informationen und Grenzwerte im technischen Datenblatt.

      Verwendungszweck

      Der Febris IoT Indoor-Luftqualitäts-CO₂-Sensor ist ideal für die Überwachung der Luftqualität in Innenräumen wie Büros, Konferenzräumen, Geschäften oder öffentlichen Einrichtungen. Er misst den CO₂-Gehalt und liefert so wichtige Daten über die Luftqualität und das Raumklima. Diese Informationen können genutzt werden, um:

      1. Gesunde Raumluft sicherzustellen: Ein zu hoher CO₂-Wert kann zu Müdigkeit, Konzentrationsschwierigkeiten und Unwohlsein führen. Der Sensor ermöglicht die Überwachung der CO₂-Konzentration und zeigt, wann gelüftet oder die Klimaanlage eingeschaltet werden sollte, um eine gute Luftqualität sicherzustellen.

      2. Energieeffizienz zu verbessern: Durch die Daten des Sensors kann die Lüftung bedarfsgerecht gesteuert werden. Anstatt eine konstante Frischluftzufuhr zu gewährleisten (die Energie verbraucht), kann eine Lüftung nur dann aktiviert werden, wenn sie wirklich notwendig ist. Das spart Energie und senkt die Kosten.

      3. Bedingungen für hohe Produktivität zu schaffen: Eine gute Luftqualität ist entscheidend für die Konzentration und das Wohlbefinden. Der Sensor hilft, optimale Bedingungen zu gewährleisten, was in Umgebungen wie Büros oder Klassenzimmern die Produktivität und das allgemeine Wohlbefinden fördert.

      4. Regulatorische Anforderungen zu erfüllen: In einigen Ländern gibt es Vorschriften oder Empfehlungen zur maximalen CO₂-Belastung in öffentlichen Gebäuden oder Arbeitsräumen. Ein CO₂-Sensor unterstützt die Einhaltung dieser Standards und zeigt transparent, dass Maßnahmen zum Schutz der Gesundheit und des Komforts der Anwesenden ergriffen werden.

      5. Benachrichtigungen in Echtzeit zu ermöglichen: Mit dem Ferbis CO2 Sensor lassen sich Messwerte auch über weite Strecken hinweg auslesen. So kann das Gebäudemanagement sofort benachrichtigt werden, wenn kritische CO₂-Werte erreicht werden, und bei Bedarf eingreifen.

      Technische ZeichnungUntitled (1)-1

      Beschreibung wichtiger KomponenteUntitled (2)-1

      Empfohlene Montagearten

      Art
      Empfohlenes Zubehör
      Artikelnummer Sentinum
      Hersteller
      Schrauben (Wand)
      - Dübel 3er - SPAX 3mm
      Z-FEBR-SPAX
      -
      Magnete
      Nedoym Magnete M4 Innengewinde
      Z-FEBR-MAG-NEO
      -
      Kleben
      Doppelseitiges Klebeband
      Z-FEBR-STRIPE
      -

      Voreinstellungen und Grenzwerte

      Grenzwerte
      Verhalten LED
      Verhalten Buzzer bei Grenzwertübertritt
      0 - 1000ppm
      LED grün (green)
      Alarm: Zwei Töne, erster hoch, zweiter niedrig; ertönt, wenn in den grünen Zustand gewechselt wird, z.B. von 1200 auf 800
      1000ppm - 2000ppm
      LED orange (amber)
      Alarm: Zwei Töne, erster niedrig, zweiter hoch; ertönt, wenn in den orangenen Zustand gewechselt wird z.B. von 800 auf 1200 oder von 2200 auf 800
      >2000ppm
      LED rot (red)
      Alarm, Sirene, Doppeltriller, ertönt, wenn in den roten Zustand gewechselt wird, z.B. von 1800 auf 2200

      Montage und Vorbereitung

      💡 Falls der Sensor auch nach der Montage gut zugänglich ist, montieren Sie erst den Sensor und Aktivieren diesen nach der Montage!

      Falls der Sensor nach der Montage nicht mehr zugänglich ist, aktivieren Sie erst den Sensor und montieren diesen nach der Aktivierung!

      📢 Bitte Beachten

      • Stellen Sie vor dieser Montageart sicher, dass sich die Oberfläche, an der der Sensor angeschraubt werden soll, plan ist, da es sonst zu einer Beschädigung des Gehäuses kommen kann.
      • Führen Sie keine Gegenstände oder Körperteile in die Lüftungsschlitze des Sensors ein.
      • Montieren Sie den Sensor nicht an der Decke oder am Boden.
      • Montieren Sie den Sensor nicht in Höhen über zwei Meter.

      Der vorgesehene Montageplatz für den Sensor befindet sich in gewöhnlichen Räumen an der Wand in einer Höhe von 1,50m bis 1,80m. Setzen Sie den Sensor nur in Innenräumen und nicht im Outdoor Bereich ein. Achten Sie darauf, dass bei der Montage die LEDs auf der rechten, unteren Seiten liegen.

      Wandmontage mit Schrauben

      1. Öffnen Sie das Gehäuse am Schnappverschluss (siehe Pfeil) und nehmen Sie die Oberseite ab. In der Oberseite ist die PCB verschraubt.Untitled (3)-1
      2. In Schritt zwei sehen Sie die Unterseite des Sensors. Für die Wandmontage bohren Sie Löcher
        in die Betonwand und befestigen einen Dübel. Empfohlen werden M3,5 Schrauben DIN7997. Falls Sie den Sensor auf Holz befestigen können Sie die Schrauben direkt in das Holz schrauben. Sind die Dübel in der Wand befestigt, fädeln Sie die vorgesehenen Schrauben durch die Löcher, wie in Schritt 2 gezeigt. Alternativ können auch die beiden anderen Ösen in der Ecke verwendet werden. Befestigen Sie die Unterseite/ Rückwand des Gehäuses am gewünschten Gegenstand. Bei anderen Befestigungsarten können auch DIN7991 Schrauben verwendet werden.Untitled (4)-1
      3.  Setzen Sie die Oberseite des Sensors auf die befestigte Unterseite. Achten Sie darauf, dass der Schnappverschluss einrastet. Achten Sie auf die korrekte Montagerichtung. Der Sensor soll wie in 3 montiert werden.

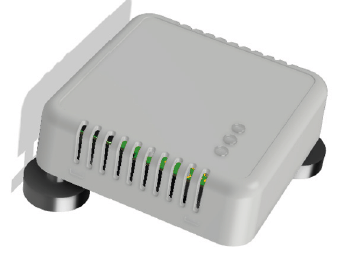

      Magnetmontage

      Dauermagnete können starke Magnetfelder erzeugen, die bei unsachgemäßer Handhabung gefährlich sein können. Beachten Sie daher folgende Warnhinweise:

      1. Hände und Finger schützen: Starke Magnete können sich schlagartig anziehen und Finger oder Haut einklemmen. Dies kann zu schmerzhaften Quetschungen und Verletzungen führen. Halten Sie beim Umgang mit Dauermagneten immer ausreichend Abstand und tragen Sie bei Bedarf Schutzhandschuhe.

      2. Elektronische Geräte fernhalten: Magnetfelder können elektronische Geräte wie Computer, Smartphones, Kreditkarten, Herzschrittmacher und andere empfindliche Elektronik beschädigen oder ihre Funktion beeinträchtigen. Halten Sie daher immer ausreichend Abstand zu solchen Geräten.

      3. Bruchgefahr beachten: Viele Dauermagnete bestehen aus spröden Materialien (z. B. Neodym), die bei plötzlichen Stößen oder hoher Belastung brechen können. Die Splitter können scharf sein und Verletzungen verursachen. Verwenden Sie die Magnete daher vorsichtig und vermeiden Sie Schläge oder zu hohe Belastungen.

      4. Gesundheitliche Risiken: Menschen mit Herzschrittmachern oder anderen implantierten medizinischen Geräten sollten den Kontakt mit starken Magneten vermeiden, da die Magnetfelder diese Geräte stören oder deaktivieren können. Konsultieren Sie vor der Nutzung gegebenenfalls einen Arzt.

      5. Magnete sicher lagern: Bewahren Sie Magnete in einem sicheren Abstand voneinander und von anderen metallischen Gegenständen auf. Ein plötzliches Anziehen kann zu Beschädigungen, Verletzungen oder unkontrollierbarem Herumfliegen der Gegenstände führen.

      6. Gefahr für Kinder: Dauermagnete sind kein Spielzeug! Besonders kleine Magnete können beim Verschlucken oder Einatmen lebensgefährlich sein und zu schweren inneren Verletzungen führen. Bewahren Sie Magnete daher stets außerhalb der Reichweite von Kindern auf.

      7. Erwärmung vermeiden: Dauermagnete verlieren bei Temperaturen über ihrer maximalen Betriebstemperatur (je nach Material zwischen 80 und 200 °C) dauerhaft ihre Magnetkraft. Setzen Sie Magnete daher keiner direkten Hitze oder offenen Flammen aus.

      1. Öffnen Sie das Gehäuse am Schnappverschluss (siehe Pfeil) und nehmen Sie die Oberseite ab. In der Oberseite ist die PCB verschraubt.

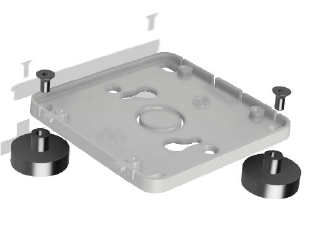

      2. Führen Sie die dafür vorgesehenen Schrauben in die Löcher ein und verbinden diese mit den Magneten.
        Untitled (5)-1
      3. Setzen Sie die Oberseite des Sensors auf die befestigte Unterseite. Achten Sie darauf, dass der Schnappverschluss einrastet. Achten Sie auf die korrekte Montagerichtung.Untitled (6)

      Inbetriebnahme des Sensors

      📢 Bitte beachten, dass es bei der Nutzung von Messern oder anderen spitzen Gegenständen zur Beschädigung des Gehäuses oder Elektronik kommen kann.

      1. Öffnen Sie den Sensor an der dafür vorgesehenen Laschen (im Bild an der Unterkante). Benutzen Sie bei Bedarf vorsichtig einen stumpfen Gegenstand. Untitled (16)

      2. Legen Sie jetzt die Zellen ein Um die vorgegebenen Laufzeiten und die in den Datenblätter angegebene Performance zu erreichen sind die folgenden Primärzellen zulässig:

        1. Für LoRaWAN® und mioty® Sensoren
          • Energizer® Ultimate Lithium Batterien – AA
          • VARTA ULTRA LITHIUM Mignon AA
        2. Für Cellular Sensoren (NB-IoT)
          • Energizer® Ultimate Lithium Batterien – AA
          • VARTA ULTRA LITHIUM Mignon AA

        Es werden jeweils 4 Zellen pro Sensor benötigt.Untitled (17)

      3. Jetzt ist der Sensor geöffnet. Falls Sie einen NB-IoT Sensor besitzen und Sie eine eigene SIM Karte einlegen wollen, legen Sie jetzt die SIM Karte ein.Untitled (18)Untitled (20)
      4. Ist der Sensor jetzt geöffnet, betätigen Sie den Schalter, um das Gerät in Betrieb zu nehmen. Nach Umlegen des Schalters startet der Sensor, die 3 LEDs auf der Vorderseite blinken auf und es ist eine Tonfolge zu hören. Danach führt der Sensor eine Messung durch. Die LED Ampel zeigt Ihnen das Ergebnis.Untitled (21)

      NFC Parametrisierung und Lage des NFC Tags

      1. Die Aktivierung erfolgt über eine NFC App. Dazu wird ein Smartphone benötigt. Die App kann in den jeweiligen App Stores heruntergeladen werden. Suchen Sie dazu einfach nach “Sentinum LinQs” und laden Sie die LinQs App herunter.Untitled (73)
      2. Lokalisieren Sie zuerst den Tag auf dem Sensor und dann den Reader an Ihrem Endgerät. Die Lage des NFC Tags finden Sie den folgenden beispielhaften Bildern.Untitled (23)

      Batterietausch

      📢 Bitte beachten, dass es bei der Nutzung von Messern oder anderen spitzen Gegenständen zur Beschädigung des Gehäuses oder Elektronik kommen kann.

      1. Öffnen Sie den Sensor an der dafür vorgesehenen Laschen (im Bild an der Unterkante). Benutzen Sie bei Bedarf vorsichtig einen stumpfen Gegenstand.Untitled (16)
      2. Nehmen Sie jetzt die Zellen vorsichtig aus dem dafür vorgesehenen Halter und setzen Sie die neuen Zellen ein. Um die vorgegebenen Laufzeiten und die in den Datenblätter angegebene Performance zu erreichen sind die folgenden Primärzellen zulässig:
        1. Für LoRaWAN® und mioty® Sensoren
        • Energizer® Ultimate Lithium Batterien – AA
        • VARTA ULTRA LITHIUM Mignon AA
      • Es werden jeweils 4 Zellen pro Sensor benötigt.Untitled (17)

      📢 Werden andere als die empfohlenen Zellen verwendet, so kann die Performance und Produktsicherheit negativ beeinflusst werden.
